PKH板式高压球阀

型号：PKH
口径：DN06～DN50
压力：PN210～PN420
材质：45# 304SS

我要询价

产品概述

PKH板式高压球阀

图形符号：

①系列代号：KHP（PKH）系列板式球阀
②公称通径：6、10、16、20、25、32、40、50mm
③阀体材料：1-钢
④球体材料：1-钢、2-黄铜
⑤工作温度：1、-25～＋100℃　2、-30～＋170℃
⑥其他密封：2-丁腈橡胶、4-氟橡胶
⑦手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧设计序号：由生产商定

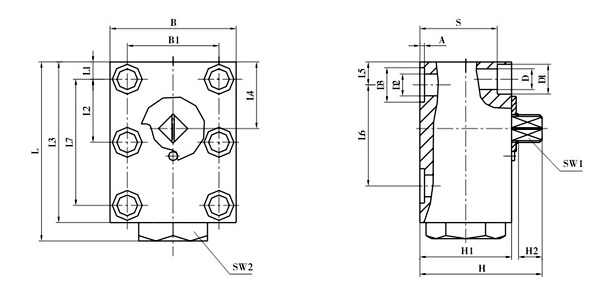

PKH板式高压球阀外形尺寸：

PKH板式高压球阀尺寸表：

简略型号	DN	LW	L	L1	L2	L3	L4	L5	L6	L7	B	B1
KHP-06	06	06	64	8.5	17.5	59	25	8.5	35	35	40	27
KHP-10	10	9.5	77	7.5	27.5	70	29	10	44	55	55	40
KHP-16	16	16	110	8.5	41.5	100	43	17	58	83	60	45
KHP-20	20	20	126	10	48.5	117	54	20	69	97	70	51
KHP-25	25	23.5	145	10	57.5	135	64.5	24	81	115	80	60
KHP-32	32	30	177	12	68	165	75.5	29	96	136	100	78
KHP-40	40	38	200	30	56	185	80	30	112	112	130	95
KHP-50	50	48	245	38	68	220	106	38	136	136	149	112

简略型号	SW1	SW2	H	H1	H2	D	D1	D2	D3	A	S	O 形圈
KHP-06	09	22	37.5	30	7	6.6	11	6	11.7	1.6	23	8×2
KHP-10	09	30	58	40	8.5	9	13	9.5	15	2	31	10×2.6
KHP-16	09	41	72.5	52	11	9	13	16	25	2	43	20.29×2.62
KHP-20	12	41	88.5	60	11	10.5	16.5	20	30	2.5	50	23.39×3.53
KHP-25	12	46	97.5	65	11	10.5	17	23.5	35	2.5	55	28.17×3.53
KHP-32	14	55	118.5	80	12	13	19	30	40	2.5	67	32.92×3.53
KHP-40	14	65	118.5	93	12	17	25	38	48	3	77	42×3.5
KHP-50	14	／	129	110	12	22	33	48	55.4	2.9	88.5	49×3.5

简略型号	内六角螺栓DIN912	扭距 Nm（摩擦系数μ=0.14时）
KHP-06	M6-10.9	13
KHP-10	M8-10.9	30
KHP-16	M8-12.9	35
KHP-20	M8-12.9	60
KHP-25	M10-12.9	60
KHP-32	M12-12.9	110
KHP-40	M16-12.9	300
KHP-50	M20-12.9	600

PKH板式高压球阀

PKH板式高压球阀是一款专为高压工况设计的工业控制阀门，引进德国技术工艺制造，核心用于液压系统、化工系统等领域的管路中，实现对介质流通与截止的精准控制[__LINK_ICON]。其采用板式连接结构，通过6个安装孔直接固定在液压集成块或其他阀块上，进出油口设于阀体底侧，搭配平面密封密封圈，连接紧密且密封稳定。

PKH板式高压球阀该系列阀门具备鲜明的性能优势：开关极为迅速，阀杆旋转90°即可完成全开或全关动作，操作便捷；流体阻力在各类阀门中处于较低水平，能减少系统能耗；阀杆仅作旋转运动，填料密封不易受损，且倒密封的密封力随介质压力增大而增强，密封性能持久稳定[__LINK_ICON]。

PKH板式高压球阀在关键参数与配置上，其公称通径覆盖DN6至DN50，适配不同管道需求；公称压力可达31.5MPa-50MPa（40-500bar），工作温度根据型号不同分为-25℃-100℃和-30℃-170℃等区间，能适应多样工况[__LINK_ICON]。阀体材质可选铸钢、不锈钢、锻钢等，球体采用钢或黄铜材质，密封材料则有丁晴橡胶、氟橡胶等选项，手柄可根据需求选用铝质、铸锌、钢质等不同材质的直柄或曲柄，也可不带手柄[__LINK_IC凭借耐高压、密封严、操作灵活的特性，PKH板式高压球阀广泛应用于石油、化工、冶金、机械等行业的高压液压站、矿山液压设备、高压输油管道等场景，可适配液压油、水-乙二醇、气等多种介质[__LINK_ICON]。产品制造符合国标GB、德国DIN、美国API等标准，出厂前经过压力、密封等多维度检测，确保质量好[__LINK_ICON]。

PKH Flanged High-Pressure Ball Valve - Product Overview

PKH系列板式高压球阀是专为高压工况设计的工业控制阀门，核心用于石油、液压系统、矿山机械等领域，实现对油、水、气等介质的快速切断与流通控制。其采用板式连接结构，适配高压管路安装，兼具耐高压、密封严、操作灵活的特点，能在25MPa-63MPa的公称压力及-20℃-180℃的工作温度下稳定运行，阀体多选用锻钢、不锈钢材质，球体经硬化处理，可有效抵抗介质冲刷与机械磨损，广泛应用于高压液压站、矿山液压设备、高压输油管道等场景。

PKH Flanged High-Pressure Ball Valve - Product Overview

The PKH Series Flanged High-Pressure Ball Valve is an industrial control valve specially designed for high-pressure working conditions. It is mainly used in fields such as petroleum, hydraulic systems, mining machinery to realize rapid cut-off flow control of media like oil, water, gas. It adopts a flanged connection structure, suitable for high-pressure pipeline installation, features high pressure resistance, tight sealing, flexible operation.

This valve can operate stably under a nominal pressure of 25MPa-63MPa a working temperature of -20℃-180℃. The valve body is mostly made of forged steel stainless steel, the ball is hardened to effectively resist medium erosion mechanical wear. It is widely used in high-pressure hydraulic stations, mining hydraulic equipment, high-pressure oil pipelines other scenarios.
