CS49圆盘式疏水阀说明：

      CS49圆盘式疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

CS49圆盘式疏水阀特点：

   体积小，重量轻，不受安装位置的限制。
   全部材质均为不锈钢件，经久耐用，耐腐蚀。
   在室外不怕冷冻，能耐水击，耐过热。
   过冷度为8℃ ，漏汽率小于实际排量3% ，上限背压50%。
   结构简单，安装维修方便。

CS49圆盘式疏水阀工作原理：

      CS49圆盘式疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

CS49圆盘式疏水阀主要性能以及零部件：

CS49圆盘式疏水阀型号、规格、外型尺寸表：

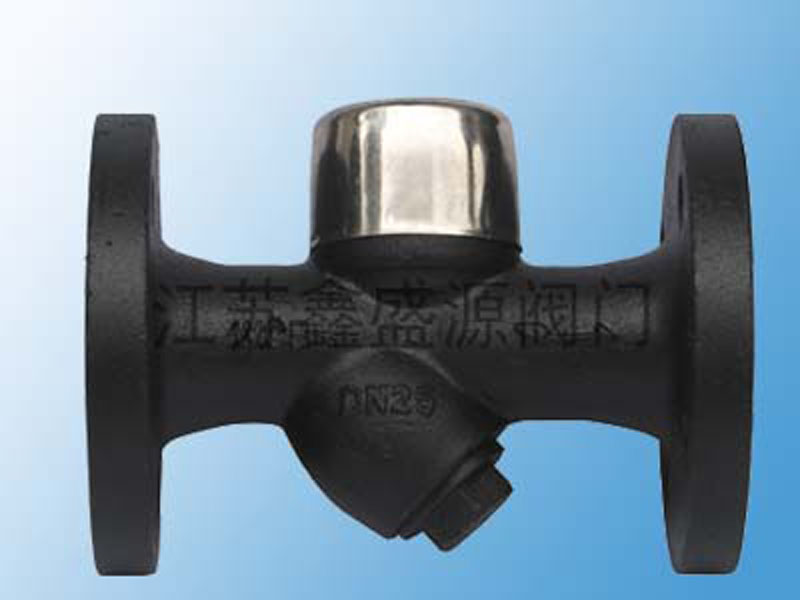

CS49圆盘式疏水阀

CS49圆盘式疏水阀 (CS49H Disc-Type Thermodynamic Steam Trap)

CS49圆盘式疏水阀工作原理热动力式（圆盘式）：利用蒸汽和凝结水流速与体积膨胀的差异，在阀片上下产生压差，驱动阀片开启或关闭，实现间断排水。

CS49圆盘式疏水阀核心特点 • 结构紧凑：体积小，重量轻，安装灵活。 • 坚固耐用：关键部件（如阀片、过滤网）常采用不锈钢（如3Cr13, 304）或碳钢（WCB）材质，耐腐蚀、耐磨损，能耐水击、耐过热，不怕冷冻。 • 性能稳定：内置过滤网，有些型号带蒸汽/空气保温装置。漏汽率低（＜3%），背压率约50%，过冷度约8℃。

关键参数 • 连接方式：主要为法兰连接。 • 公称通径 (DN)：15 - 100 。 • 公称压力 (PN)：常见 1.6 - 4.0 MPa 。 • 工作温度：≤425℃（部分资料提及特定情况下允许温度可达550℃）。

CS49圆盘式疏水阀主要应用 蒸汽主管道、伴热管线、汽水分离器，以及石油、化工、食品、医药等行业的各种蒸汽设备。

CS49圆盘式疏水阀工作原理与细节

CS49疏水阀的工作过程基于伯努利热动力原理，其核心动作部件是一个阀片，它同时充当敏感件和执行件。

1. CS49圆盘式疏水阀排水阶段：启动时，管道内的冷却凝结水在压力作用下推开阀片，被迅速排出。

2. CS49圆盘式疏水阀关闭阶段：凝结水排完后，蒸汽进入。蒸汽流速更快、体积迅速膨胀，在阀片上下产生压差，使阀片在蒸汽吸力下迅速关闭，阻止蒸汽泄漏。

3. CS49圆盘式疏水阀循环阶段：阀内蒸汽冷凝成水后，压力消失，新的凝结水再次推开阀片，循环工作，实现间断排水。

CS49圆盘式疏水阀在贸易或技术文档中，相关的英文表述如下：

· CS49圆盘式疏水阀核心产品名称:

  · CS49H Disc-Type Steam Trap

  · CS49 Series Thermodynamic Steam Trap

  · 针对不锈钢阀体型号，可特别注明 CS49W Stainless Steel Disc-Type Steam Trap 。

· CS49圆盘式疏水阀关键术语英译:

  · 圆盘式疏水阀: Disc-Type Steam Trap 或 Thermodynamic Steam Trap

  · 法兰连接: Flanged Connection

  · 阀片: Disc 或 Valve Plate

  · 间断排水: Intermittent Drainage

  · 过冷度: Degree of Subcooling

  · 背压率: Back Pressure Rate

· CS49圆盘式疏水阀特点描述例句:

  · 该阀结构紧凑，耐腐蚀，使用寿命长。The trap features a compact structure, corrosion resistance, a long service life.

  · 它能有效阻汽排水，能使管道畅通。It effectively blocks steam drains condensate to ensure pipeline畅通.

CS49圆盘式疏水阀选型与安装建议

在实际选型和安装时，有几个要点需要关注：

· CS49圆盘式疏水阀选型考量：需根据工作压力、温度以及凝结水排量等参数选择合适型号和口径。注意不同型号的阀体材料（如灰铸铁、碳钢）适用于不同的工况。

· CS49圆盘式疏水阀安装建议：安装时应注意介质的流向与阀体上标注的箭头一致。为便于维护，建议在疏水阀前后安装截止阀并设置旁通管道。

希望这些信息能帮助您全面了解CS49圆盘式疏水阀。如果您有特定的工况参数（如具体压力、温度或应用设备），我可以提供更细致的分析。
