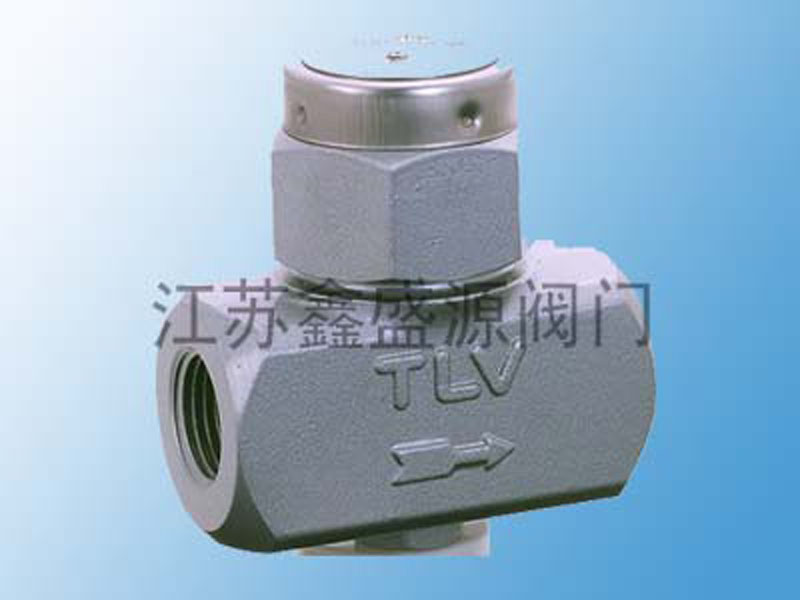

CS19内螺纹疏水阀

CS19内螺纹疏水阀

  • 型号:CS19
  • 口径:DN15~DN100
  • 压力:PN16~PN160
  • 材质:20# 304SS 316L等
  • 产品概述

CS19内螺纹疏水阀

CS19内螺纹疏水阀说明:

  1、带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。
  2、备有过滤器和排污。
  3、该阀动作灵敏可靠,排水量大。

CS19内螺纹疏水阀工作原理:

  CS19内螺纹疏水阀是利用热动力学特性,当凝结水排流较低时会发生第二次蒸发,并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。
  热动力型疏水阀根据相变原理,靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。因热动力式疏水阀的工作动力来源于蒸汽,所以蒸汽浪费比较大。结构简单、耐水击、上限背为50%,有噪音,阀片工作频繁,使用寿命短。
  热动力型疏水阀有热动力式(圆盘式)、脉冲式、孔板式。
  CS19内螺纹疏水阀内有一个活动阀片,既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。漏汽率3%,过冷度为8℃-15℃。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽随后排放,因蒸汽比凝结水的体积和流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

CS19内螺纹疏水阀主要外型及连接尺寸:

产品型号DN尺寸(mm)
螺纹连接承插焊连接法兰连接
LHLHd1tLHDD1D2bfZ-Φd
CS19H-16/25/40C
CS69H-16/25/40C
CS49H-16/25/40C
15908075802371501109565451424-Φ14
209090859028715011010575551424-Φ14
259011590115331016011511585651424-Φ14
321201381201384212230138135100781624-Φ18
401201481201485212230148145110851634×Φ18
5014016314016362122301631601251001634×Φ18
65//////2501851801451201834×Φ18
80//////2802851951601352038×Φ18
100//////3103152151801552038×Φ18
CS19H-16Z
CS49H-16Z
15908075802371501109595451424-Φ14
209090859028715011010575551424-Φ14
259011590115331016011511585651424-Φ14
