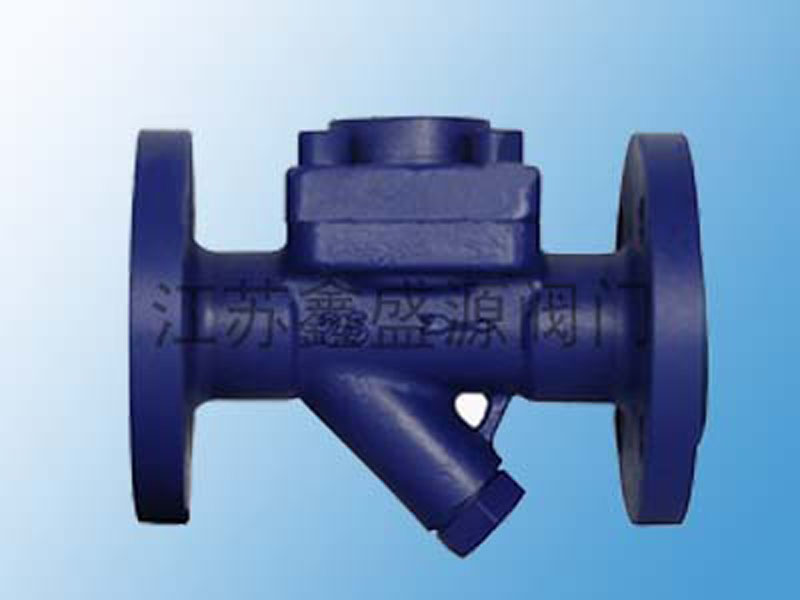

CS41法兰疏水阀

CS41法兰疏水阀

  • 型号:CS41
  • 口径:DN15~DN100
  • 压力:PN16~PN160
  • 材质:20# 304SS 316L等
  • 产品概述

CS41法兰疏水阀

CS41法兰疏水阀说明:

       圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。

CS41法兰疏水阀特点:

       体积小,重量轻,不受安装位置的限制。
       全部材质均为不锈钢件,经久耐用,耐腐蚀。
       在室外不怕冷冻,能耐水击,耐过热。
       过冷度为8℃ ,漏汽率小于实际排量3%,上限背压50%。
       结构简单,安装维修方便。

CS41法兰疏水阀工作原理:

       疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

CS41法兰疏水阀主要性能以及零部件:

部件名称CS19W-16-40CCS49W-16-40C
阀 体3Cr133Cr13
阀盖、螺塞2Cr132Cr13
阀 片3Cr133Cr13
过 滤 网304304


部件名称CS19H-16C-40CCS49H-16C-40C
阀 体WCBWCB
阀盖、螺塞WCBWCB
阀 片3Cr133Cr13
过 滤 网304304

CS41法兰疏水阀型号、规格、外型尺寸表:

产品型号公称通径
(mm)
连接方式工作压力
范围(Mpa)
上限允许
温度(℃)
外形尺寸
LHH2W
CS49W-16-40C
CS49H-16-40C
15法兰0.05-4.0425150584761
20法兰0.05-4.0425150584761
25法兰0.05-4.0425160624361
32法兰0.05-40425210785279
40法兰0.05-40425230805579
50法兰0.05-4042523080.564.579
65法兰0.05-404252801008285
80法兰0.05-4042531011892110
100法兰0.05-40425460128102110
CS19W-16-40C
CS19H-16-40C
15螺纹0.05-4042580475447
20螺纹0.05-4042590525957
25螺纹0.05-4042595596257
32螺纹0.05-4042510570.589.580
40螺纹0.05-4042511070.589.580
50螺纹0.05-4042512070.5104.580
CS69W-16-40C
CS69H-16-40C
15承插焊0.05-4042580475447
20承插焊0.05-4042590525957
25承插焊0.05-4042595596257
32承插焊0.05-4042510570.589.580
40承插焊0.05-4042511070.589.580
50承插焊0.05-4042512070.5104.580
