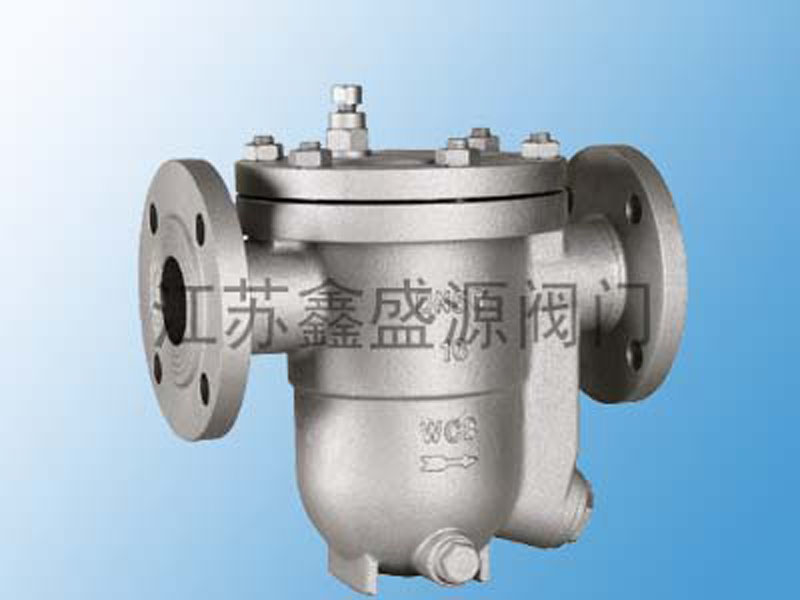

CS41浮球疏水阀

CS41浮球疏水阀

  • 型号:CS41
  • 口径:DN15-50
  • 压力:1.6Mpa、2.5Mpa、150Lb、300Lb
  • 材质:
  • 产品概述

CS41浮球疏水阀

产品特点:

       1、能连续排水、性能稳定、排水量大、漏水量小。
       2、能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。
       3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。

疏水阀概述:

       该疏水阀的结构简单,阀腔内一的动作元件---不锈钢空心浮球,采用高精度研磨工艺制造,整个球面均可做密封面,工作时无集中磨损,使用寿命长;阀腔内无易损件,可靠性高.研磨后的不锈钢浮球球圆精度高,密封性好,工作时无新鲜蒸汽泄漏.阀腔内的浮球即是浮子,也是密封件,浮球能根据水位变化而自由调节阀孔的开度,该阀能连续排放凝结水,过冷度≈0℃,工作质量高.

工作原理

       自由浮球式疏水阀工作原理: 自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体.疏水阀开始进入工作状态.低温冷凝水流进疏水阀,这时阀腔内的浮球随凝结水液位的高低而升降,自动调节阀孔的开度,能连续的(不是间断)排放凝结水.由于自由浮球式疏水阀的阀座孔总是处于凝结水液位以下,形成水封,水汽自然分离,工作时达到无蒸汽泄漏.该阀的下限工作压力为0.01Mpa,从0.01Mpa至上限工作压力范围内不受温度和工作压力波动的影响,能连续工作,其下限过冷度约为0℃,由于该阀能自动、连续地排除凝结水,加热设备内不会有水积聚,能使加热设备达到较佳换热效率.是生产工艺加热设备的理想疏水阀之一.

主要外型尺寸:

型号CS11H-A 型 -150Lb
口径 DN152025
L120120120
H170170170
H1808080

主要外型尺寸:

型号 (DN)公称通径LHDTGCn-Φd
CS41H-150Lb1/21521017589123560.54-15
3/420210175981243704-15
125210175108125179.54-15
CS41H-300Lb1/21521017595153568.54-15
3/420210175117164362.54-19
1252101751241851894-19

主要外型尺寸:

型号(DN)公称通径公称压力外形尺寸
LDD1D2fbZ-Φd
CS41H-16/25-3NL161.6、2.51609565452144-Φ14
201.6、2.516010575552144-Φ14
251.6、2.516011585652144-Φ14
321.6、2.5250140100782164-Φ18
401.6、2.5250150110853164-Φ18
501.6、2.52501651251003164-Φ18

主要外型尺寸:

型号 (DN)公称通径公称压力PN(Mpa)曹螺纹 G/ln外形尺寸 (mm)
CS11H-16/25-3NL151.5 、2.5G1/2125
201.5 、2.5G3/4125
251.5 、2.5G1/2125
321.5 、2.5G1 1 / 4200
401.5 、2.5G1 1 / 3200
