CS49法兰疏水阀说明：

  圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

CS49法兰疏水阀特点：

  体积小，重量轻，不受安装位置的限制。
  全部材质均为不锈钢件，经久耐用，耐腐蚀。
  在室外不怕冷冻，能耐水击，耐过热。
  过冷度为8℃ ，漏汽率小于实际排量3%，上限背压50%。
  结构简单，安装维修方便。

CS49法兰疏水阀工作原理：

  CS49法兰疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

CS49法兰疏水阀主要性能以及零部件：

CS49法兰疏水阀型号、规格、外型尺寸表：

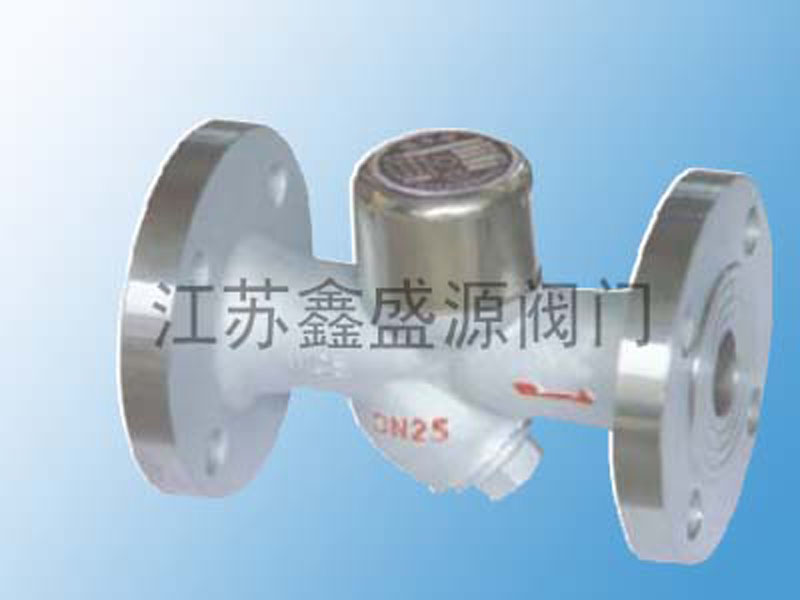

CS49法兰疏水阀

CS49法兰连接热动力式蒸汽疏水阀（常称为圆盘式疏水阀），主要利用蒸汽和凝结水的热动力学性质差异来工作。

· CS49法兰疏水阀工作原理：其核心部件是一个阀片，它同时充当敏感件和执行件。

  1. CS49法兰疏水阀排水阶段：启动时，管道内的冷却凝结水在压力作用下推开阀片，被迅速排出。

  2. CS49法兰疏水阀关闭阶段：凝结水排完后，蒸汽进入阀内。由于蒸汽流速更快、体积迅速膨胀，在阀片上下产生压差，同时阀片上方的受力面积更大，使得阀片在蒸汽吸力和压力差作用下迅速关闭，阻止蒸汽泄漏。

  3. CS49法兰疏水阀循环阶段：阀内的蒸汽冷却凝结成水后，压力消失，新的凝结水再次推开阀片，开始新一轮排水。如此循环，实现间断排水。

· CS49法兰疏水阀主要特点：

  · 结构紧凑坚固：体积小，重量轻，安装位置灵活，法兰连接稳固。

  · 性能耐用：关键部件如阀片、过滤网等常采用不锈钢（如3Cr13, 304）或铸钢（WCB）材质，耐腐蚀、耐磨损，使用寿命长，能耐水击、耐过热，不怕冷冻。

  · 节能：漏汽率低（通常低于实际排量的3%），有助于防止蒸汽泄漏，达到节能效果。

  · 维护简便：通常内置过滤网，有些型号还带有排污阀或蒸汽/空气保温装置（有助于减少动作频率，延长寿命），方便在线清理和维护。

· CS49法兰疏水阀技术参数（常见型号）：

  · 公称通径（DN）：常见规格有 DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100。

  · 公称压力（PN）：范围较广，例如0.05-4.0 MPa。

  · 适用温度：可达 425℃，部分资料提及特定情况下允许温度可达550℃。

  · 连接方式：主要为法兰连接（此外，CS19系列通常为内螺纹连接，CS69系列通常为承插焊连接）。

  · CS49法兰疏水阀其他性能：过冷度约为8℃，背压率约为50%。

· CS49法兰疏水阀典型应用：适用于蒸汽主管道、伴热管线、夹套锅以及各种蒸汽设备。

在商业和技术文档中，CS49法兰疏水阀的相关信息可以翻译如下：

· CS49法兰疏水阀产品型号名称：

  · CS49H Flanged Thermodynamic Steam Trap

  · CS49W Stainless Steel Flanged Disc-Type Steam Trap (适用于不锈钢阀体型号)

  · 也可统称为 CS49 Series Flanged Thermodynamic Steam Trap

  · 蒸汽疏水阀：Steam Trap

  · 热动力式：Thermodynamic Type

  · 圆盘式：Disc-Type

  · 法兰连接：Flanged Connection

  · 阀片：Disc / Valve Plate

  · 阻汽排水：To block steam drain condensate

  · 间断排水：Intermittent Drainage

CS49H/W法兰疏水阀以其结构简单、工作稳定的特点，成为蒸汽系统中常用的阻汽排水装置。

希望这些信息能帮助您更好地了解CS49法兰疏水阀。请注意，不同制造商的具体产品参数（如温度、压力范围）可能存在差异，在实际选型和应用中，建议以您使用的具体产品型号的官方说明书或制造商提供的技术数据表为准。如果您有特定的型号后缀或应用场景需要更详细的信息，可以提供更多细节以便获取更精准的解答。
