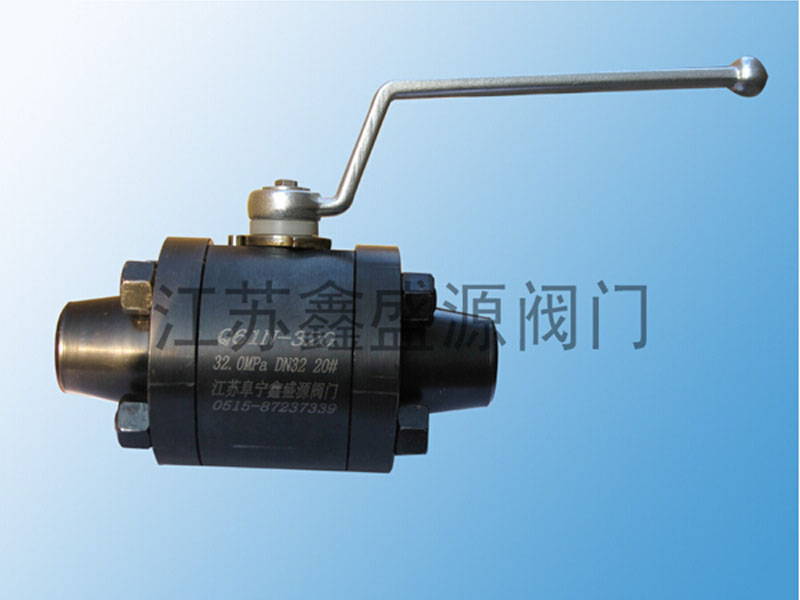

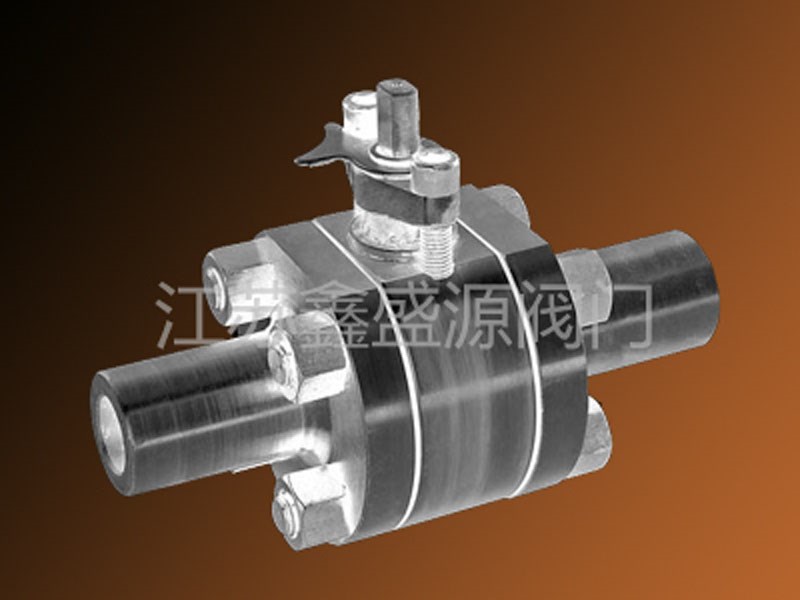

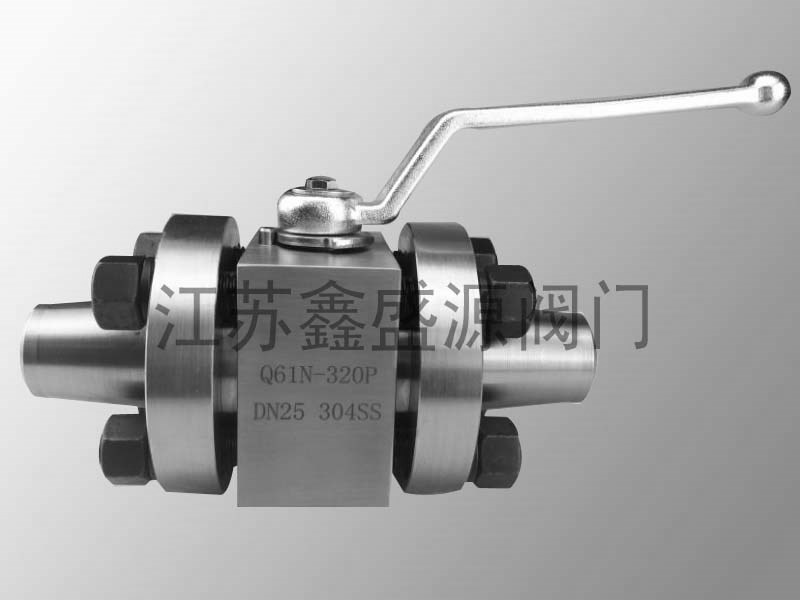

高压对焊球阀

高压对焊球阀

  • 型号:Q61
  • 口径:DN15~DN100
  • 压力:PN16~PN420
  • 材质:20# 304SS 316L C276 蒙耐尔400等
  • 产品概述

高压对焊球阀



高压对焊球阀


      Q61N高压对焊球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。高压对焊球阀阀门在管道中一般应当水平安装。Q61N高压对焊球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。高压对焊球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
  Q61N高压对焊球阀适宜做开关、切断阀使用,高压对焊球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。高压对焊球阀阀体可以是整体的,也可以是组合式的。

Q61N高压对焊球阀优点:

       1.流体阻力小,全通径的球阀基本没有流阻。
       2.结构简单、体积小、重量轻。
       3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
       4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
       5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
       6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
       7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
       8.由于高压对焊球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

Q61N高压对焊球阀特性:

      公称压力:16-32MPa
      适用温度范围:-20~232℃~350℃
      适用介质:水、油、气及某些腐蚀性液体(W O G)
      焊接类型:对焊(BW)、承接焊(SW)


Q61N高压对焊球阀主要零部件材料:

适用介质型号阀体球体、阀杆手柄密封圈垫片、填料
水、蒸汽、油品Q61N-160/320C
A105、451Cr18/Cr18Ni9Ti铸铁聚四氟乙烯
增强聚四氟乙烯
对位聚苯
聚四氟乙烯
对位聚苯
硝酸类Q61N-160/320P304/1Cr18Ni9Ti304/1Cr18Ni9Ti
醋酸类Q61N-160/320R316/1Cr18Ni12Mo2Ti316/1Cr18Ni12Mo2Ti

Q61N高压对焊球阀主要外形尺寸:

型号公称通径尺寸(mm)
LL1DD1HL0
Q61N-3201015060901758220
15170701002362220
20191811102975250
25205951153680250
322301101504396300
4026012017049111400
5033014020061128400
6536015022580180500
80380160270105200600
100430188320118245800
