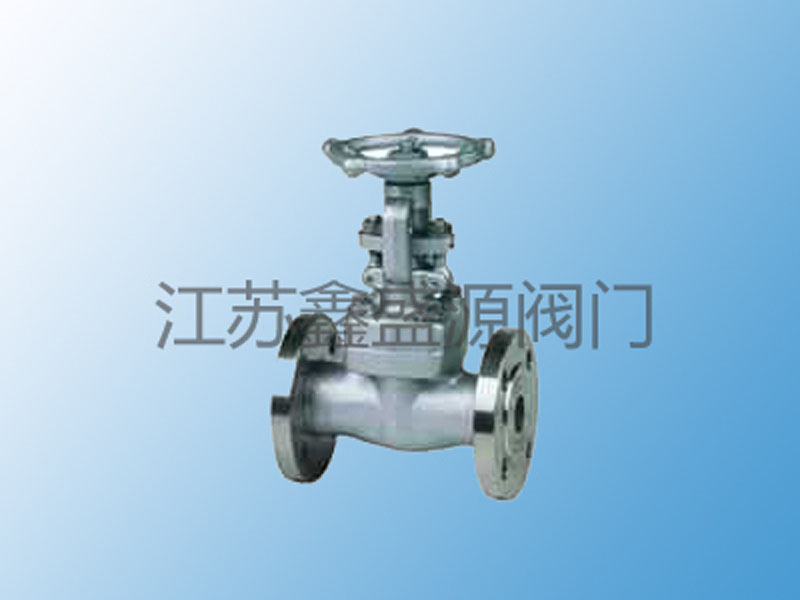

Z41Y锻钢法兰闸阀

型号：Z41Y
口径：DN15～DN100
压力：150LB～2500LB
材质：20# 304SS 316L C276 蒙耐尔400等

我要询价

产品概述

Z41Y锻钢法兰闸阀

闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，介质温度不高时为2°52＇。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

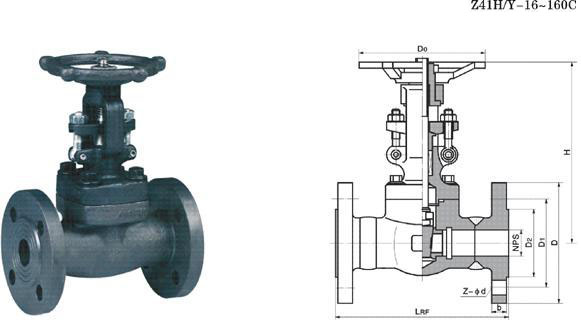

Z41Y锻钢法兰闸阀尺寸：

规格DN		压力 K级	L	H(开)		W		A	B	C	T	f	n-Ø	重量(kg)
英制(in)	公制	压力 K级	L	缩径	全径	缩径	全径	A	B	C	T	f	n-Ø	缩径	全径
1/2	15	10K	108	166	169	100	100	52	70	95	12	1	4-15	4.8	5
		20K	140					52	70	95	14		4-15	5.2	5.2
		40K	165					55	80	115	20		4-19	6.4	6.5
3/4	20	10K	117	169	193	100	125	58	75	100	14	1	4-15	5.4	5.5
		20K	152					58	75	100	16		4-15	6.5	6.6
		40K	190					60	85	120	20		4-19	7.8	8
1	25	10K	127	193	230	125	160	70	90	125	14	1	4-19	8.6	8.8
		20K	165					70	90	125	16		4-19	9.7	10.6
		40K	216					70	95	130	22		4-19	11.5	12.2
11/4	32	10K	140	230	246	160	160	80	100	135	16	2	4-19	13.2	14.3
		20K	178					80	100	135	18		4-19	14.5	14.5
		40K	229					80	105	140	24		4-19	17.8	18
11/2	40	10K	165	246	283	160	180	85	105	140	16	2	4-19	14.8	15.8
		20K	190					85	105	140	18		4-19	15.9	16.2
		40K	241					90	120	160	24		4-23	18.8	19
2	50	10K	178	283	330	180	200	100	120	155	16	2	4-19	21	22.7
		20K	216					100	120	155	18		4-19	25	26
		40K	292					105	130	165	26		4-19	29.5	30
