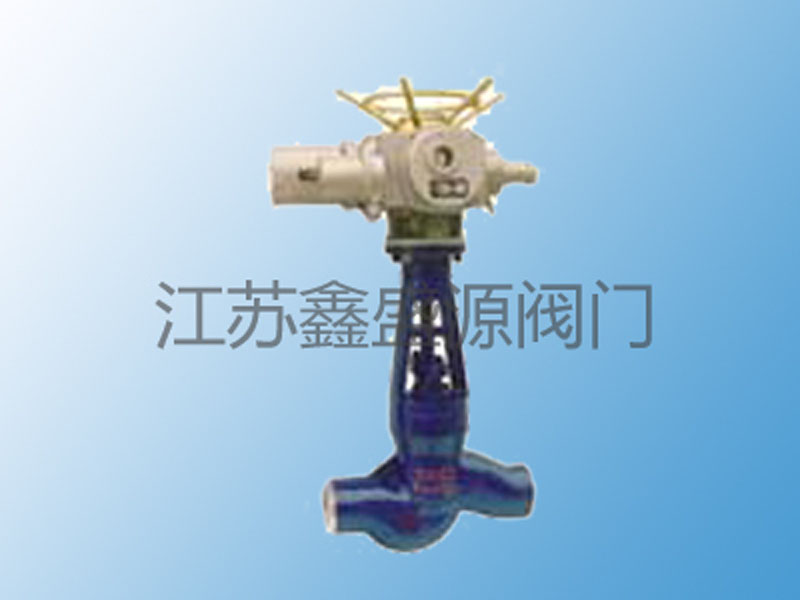

磅级电动截止阀

磅级电动截止阀

  • 型号:J961Y
  • 口径:DN15~DN100
  • 压力:150LB~3500LB
  • 材质:304SS 316L C276 蒙耐尔400等
  • 产品概述

磅级电动截止阀


磅级电动截止阀


磅级电动截止阀

     J961Y磅级电动截止阀适用于ANSI Class1500~3500Lb,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、蒸汽等。操作方式有:手动、齿轮传动、电动等。

    J961Y磅级电动截止阀产品标准规范:

     设计与制造:ANSI B16.34 E101
     结构长度:ANSI B16.10 E101
     压力温度等级:ANSI B16.34 E101
     试验与检验:API598 E101

J961Y磅级电动截止阀产品结构特点:

     1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
     2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
     3.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面
     4.阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
     5.阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。
     6.电动电站截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。

J961Y磅级电动截止阀性能规范:

公称压力PN25.0
(1500Lb)
42.0
(2500Lb)
50.0
(3500Lb)
MPa
壳体试验压力PT37.563.0075.0
高压密封试验压力27.546.2055.0
低压气密封试验压力
适用介质水、油品、蒸汽
ASTM 216 WCB适用温度≤425
ASTM 217 WC1≤450
ASTM 217 WC6≤566
ASTM 217 WC9≤566

J961Y磅级电动截止阀主要外形尺寸和连接尺寸:

[ J60Y J61Y (PN140,170,195,250,300) ] 单位:毫米

DNinLdhD0重量(Kg)
1500Lb
80339065830510160
100448085910560240
1255580100985610270
2500Lb
655/242049840510250
80347055940560290
1004570751045610350
12556601001275700400
15067601241400800500
3500Lb
685/248044890460235
803640491030560425

[ J961Y J960Y(PN140,170,195,250,320) ] 单位:毫米

DN尺 寸转 速(r/min)电动装置型号额定转矩(N.m)电 动 机重量(Kg)
mminLdHD0型号功率(Kw)电压(V)
1500Lb
8033906589030536SMC-00500#251.1380265
92830524SMC-0970#401.5380300
100448080100830524SMC-0970#401.5380384
104630520SMC-11800#602.2380490
1255580100111030520SMC-11800#602.2380520
112545720SMC-22770#803.0380642
2500Lb
655/24204995330524SMC-0970#401.5380390
99030520SMC-11800#602.2380600
80347055103830524SMC-0970#401.5380430
107030520SMC-11800#602.2380640
100457075126430520SMC-11800#602.2380700
129045720SMC-22770#803.0380722
1255660100141545720SMC-22770#803.0380772
158361020SMC-35800#1505.53801107
1506760124147045720SMC-22700#803.0380872
166361020SMC-35800#1505.53801207
3500Lb
655/24804491230536SMC-00500#251.1380342
100330524SMC-0970#401.5380375
80364049112830524SMC-0970#401.5380565
116030520SMC-11800#602.2380675
100480065126830520SMC-11800#602.2380750
129045720SMC-22770#803.0380872
