电站截止阀

电站截止阀

  • 型号:J61Y
  • 口径:DN15~DN100
  • 压力:PN16~PN420
  • 材质:20# 304SS 316L C276 蒙耐尔400等
  • 产品概述

电站截止阀

电站截止阀

电站截止阀


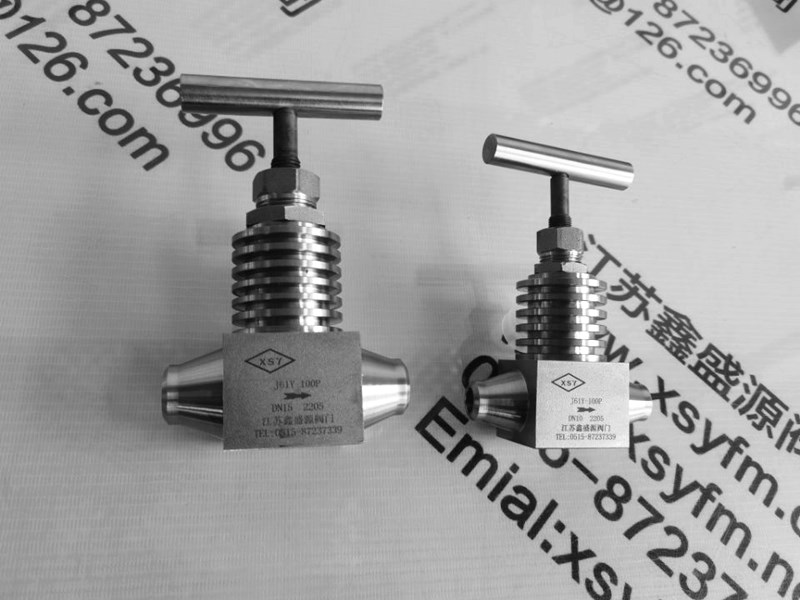

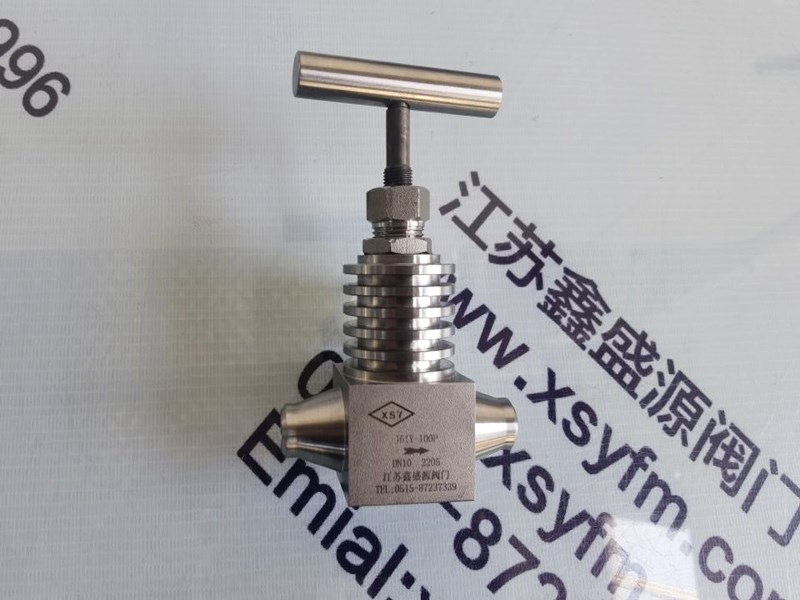

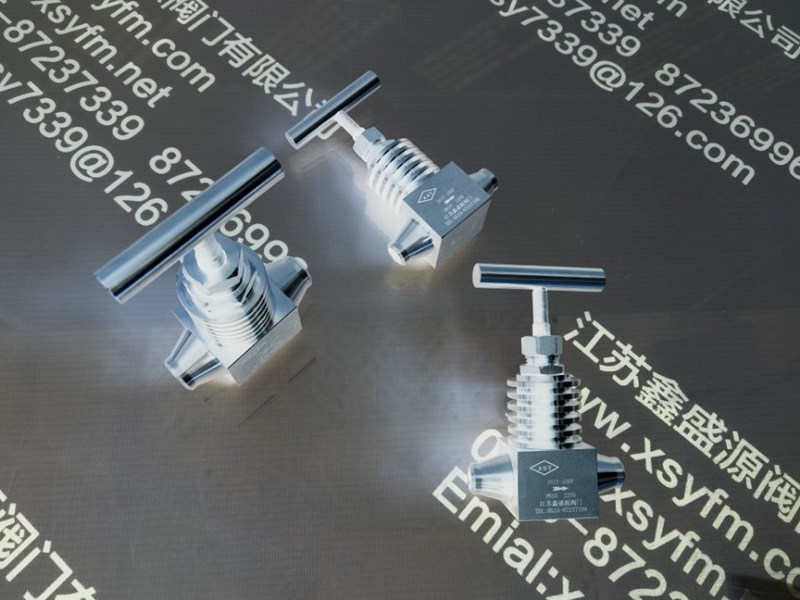

    J61Y电站截止阀也称电站专用截止阀,电站截止阀与其他截止阀产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

    J61Y电站截止阀应用范围:

    电站截止阀适用于Class1500~3500Lb、工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为:水、油品、蒸汽等非腐蚀性介质。

J61Y电站截止阀结构特点:

  1.产品设计制造按ASME B16.34、E101标准,可与进口设备配备使用。
  2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
  3.支管两端为对焊连接,适应不同的接管要求。
   4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
  5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
  6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
  7.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手动、电动切换机构。除就地操作外,还可进行远距离操作。

J61Y电站截止阀标准规范:

       设计制造标准:ASME B16.34、E101
      结构长度标准:GB/T 12221-2005
      连接法兰标准:GB/T 9113
      压力温度等级:GB/T 12224-2005
      试验检验标准:GB/T 13927-2008

J61Y电站截止阀产品型号:

对接焊端产品型号
GB1224
ANSI B16.25

J61Y – P54/100V
J61Y - 200J61Y - P54/140V
J61Y - 250J61Y - P54/170V
J61Y - 320J61Y - P57/170V

J61Y电站截止阀性能规范:


型号
公称压力
PN (Mpa )
试验压力 (Mpa )适用温度 (℃)适用介质
强度试验密封试验
J61Y - 20020.03022425水
蒸汽
油品
J61Y - 25025.037.527.5
J61Y - 32032.04835.2
J61Y – P54/100VP54/100V3011540
J61Y - P54/140VP54/140V4015.4
J61Y - P54/170VP54/170V4819
J61Y - P57/170VP57/170V6319570

J61Y电站截止阀标准与规范:

设计与制造结构长度压力 – 温度等级试验标准
E101
JB/T3595
DL/T531
E101
JB2766
GB/T15188.1
E101
JB/T3595
E101
JB/T9092

J61Y电站截止阀主要零件材料:

零件材料材料牌号
阀   体WCB   A105WC6  12Cr1MoVWC9 12Cr1MoV
阀   盖WCB   A105WC6  12Cr1MoVWC9 12Cr1MoV
阀   瓣WCB   A105WC6  25Cr2MoVWC9 25Cr2MoV
阀   杆2Cr13 / 1Cr17Ni225Cr2MoV25Cr2MoV
阀   座25 + STL304304
密封环 ( 垫 片 )增强柔性石墨 / 软钢
填   料增强柔性石墨
阀 杆 螺 母ZCuAl10Fe3 / D2

J61Y电站截止阀主要尺寸:

型号公称通径
DN(mm)
尺   寸 ( mm )重 量
Kg
dLHDo
J61Y-2005055350497350
100109600806600
J61Y-25010101102301503.8
20191502721806.8
252218030825011.2
322618030825011.8
403625049335036.5
504225049335036.5
6556340775450120
8064390848500150
10084480910600240
J61Y-P54/100V10121101701502.5
20231502702009.2
25271802702009.5
323218036525015
403625049332038
504535058032075
6557.6430605350105
8074470660500115
10084480910600250
J61Y-320
J61Y-P54/140V
10101102301503.8
20191502722006.8
252218031825011.2
322618030825011.8
403625049335036.5
