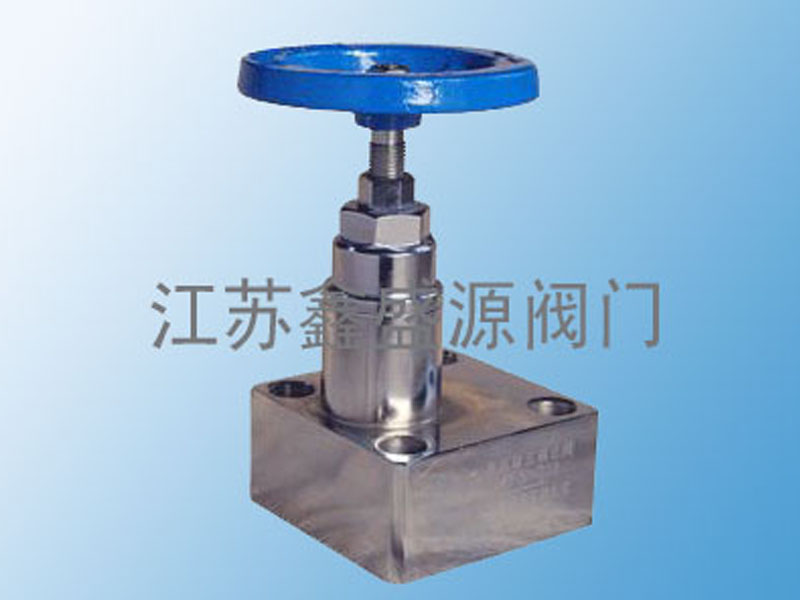

JZFS液压截止阀

型号：JZFS
口径：DN10～DN50
压力：31.5MPa
材质：45# 304SS

我要询价

产品概述

JZFS型高压截止阀主要用于液压管路中控制油液的流通和截止，其阀芯为液压平衡式。具有开启力小、操作方便等特点（可替代LF型作节流阀用）。本系列高压球阀主要有阀体、阀芯、阀杆、手轮等组成。阀体采用钢质锻件，表面进行镀铬处理。
本系列高压截止阀有螺纹式、法兰式、板式等多种连接方式。

本阀适用于液压系统和化工系统的各种管路上，作截止用。（可代替L F型节流阀）
公称压力PN：31.5MPa
试验压力PS：48MPa
工作温度：－20～+65℃
适用介质：液压油、水、一乙二醇及其它混合体

型号说明：

型式	连接形式	代号	型式	连接形式	代号
板式	仿日水平板式	B	螺纹式	直通圆锥管螺纹	LTZ
	垂直板式	BⅠ		直角普通螺纹	LJM
	水平板式	BⅡ		直角圆柱管螺纹	LJG
法兰板式	板式法兰	BF		直角圆锥管螺纹	LJZ
	板式法兰Ⅰ型	BFⅠ	法兰式	焊接法兰	FH
	法兰板式	FB		直角焊接法兰	FJ
	法兰板式Ⅰ型	FBⅠ		普通螺纹方法兰	FM
螺纹式	直通普通螺纹	LTM		圆锥管螺纹方法兰	FZ
螺纹式	直通圆柱管螺纹	LTG		圆柱管螺纹方法兰	FG

(图一)焊接法兰式截止阀

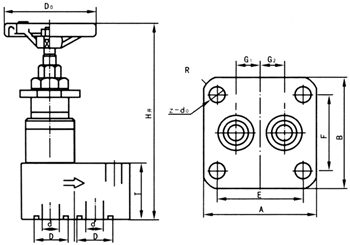

(图二)仿日水平板式截止阀(原JZF-B型)

(图一)

型号	L	L1	B	b	d	d0	H_开	D0	A
JZFS-J10FH	110	70	20	9	18.5	12	122	∮80	50×50
JZFS-J15FH	120	80	20	11	22.5	15	130	∮80	55×55
JZFS-J20FH	130	86	22	12	28.5	18	158	∮100	65×65
JZFS-J25FH	160	110	25	14	35	24	178	∮140	75×75
JZFS-J32FH	180	124	28	16	43	30	202	∮140	85×85
JZFS-J40FH	200	140	30	16	52	38	226	∮160	90×90
JZFS-J50FH	214	150	32	18	65.5	48	250	∮180	100×100
JZFS-J65FH	260	180	40	22	78	60	275	∮220	130×130
JZFS-J60FH	330	240	45	25	91	70	312	∮280	150×150

(图二)

型号	d	D	T	A	B	E	F	H_开	D0	G1	G2	Z-dф	螺栓	R
JZFS-B8	8	20	30	65	65	47	47	140	80	12	12	4-9	M8×50	8
JZFS-B10	9	22	40	85	70	65	50	140	80	14	14	4-9	M8×50	10
JZFS-B20	16	35	45	113	97	81	65	198	120	18.3	27.7	4-17.5	M16×60	16
JZFS-B32	30	45	65	127	127	92	95	275	140	25.4	25.4	4-21.5	M20×100	17.5
JZFS-B50	48	65	85	180	160	120	120	347	180	40	40	4-21.5	M20×120	20

(图一)垂直板式截止阀 (图二)内螺纹法兰式截止阀

(图一)

型号	A	B	C	D	D0	D1	n-d	L	H_开	H1	T	T1	T2	T3	S
JZFS-J10B	65	90	86	22	100	17	4-11	40	170	1.8	42.9	35.7	/	7.1	66.7
JZFS-J20B	72	105	103	32	120	17	4-11	48	190	2.4	60.3	49.2	/	11.1	79.4
JZFS-J32B	82	120	120	40	140	17	6-11	55	215	2.4	84.1	67.5	42.1	16.7	96.8

(图二)

型号		d		B	L	L1	H_开	D0	A
FM	FG	FM	FG	B	L	L1	H_开	D0	A
JZFS-J10FM	JZFS-J10FG	M18×1.5	3/8	22	114	70	122	∮80	50×50
JZFS-J15FM	JZFS-J15FG	M22×1.5	1/2	22	124	80	130	∮80	55×55
JZFS-J20FM	JZFS-J20FG	M27×2	3/4	24	134	86	158	∮80	65×65
JZFS-J25FM	JZFS-J25FG	M33×2	1	28	166	110	178	∮100	75×75
JZFS-J32FM	JZFS-J32FG	M42×2	1¹/₄	28	180	124	202	∮140	85×85
JZFS-J40FM	JZFS-J40FG	M48×2	1¹/₂	36	212	140	226	∮160	90×90

(图一)水平板式截止阀

(图一)

型号	A	B1	B2	C	D0	D1	n-d	D2	S	T	T1	T2	T3	H_开
JZFS-J10B Ⅱ	90	30	1.8	77	100	17	4-11	22	66.7	42.9	35.7	/	7.1	158
JZFS-J10B Ⅱ	105	36	2.4	100	120	4-11	32	79.4	79.4	60.3	49.2	/	11.1	182
JZFS-J32B Ⅱ	120	45	2.4	122	140	17	6-11	40	96.8	84.1	67.5	42.1	16.7	204

(图二)直通式内螺纹截止阀

(图二)

型号			d		L	F	H_开	D0
LTM	LTG	LTZ	LTM	LTG/LTZ	L	F	H_开	D0
JZFS-J10LTM	JZFS-J10LTG	JZFS-J10LTZ	M18×1.5	3/8	80	36	122	80
JZFS-J15LTM	JZFS-J15LTG	JZFS-J15LTZ	M22×1.5	1/2	100	40	130	80
JZFS-J20LTM	JZFS-J20LTG	JZFS-J20LTZ	M27×2	3/4	115	50	158	100
JZFS-J25LTM	JZFS-J25LTG	JZFS-J25LTZ	M33×2	1	135	58	178	140
JZFS-J32LTM	JZFS-J32LTG	JZFS-J32LTZ	M42×2	1¹/₄	145	68	202	140
JZFS-J40LTM	JZFS-J40LTG	JZFS-J40LTZ	M48×2	1¹/₂	155	76	226	160
JZFS-J50LTM	JZFS-J50LTG	JZFS-J50LTZ	M64×2	2	190	90	250	180

(图一)直角式内螺纹截止阀

(图二)焊接式直角法兰截止阀	(图一)
	型号			d		b1×b2	F	K	K1	L	H_开	D0
	LTM	LTG	LTZ	LTM	LTG/LTZ	b1×b2	F	K	K1	L	H_开	D0
	JZFS-J10LTM	JZFS-J10LTG	JZFS-J10LTZ	M18×1.5	3/8	50×50	36	40	37	18	122	80
	JZFS-J15LTM	JZFS-J15LTG	JZFS-J15LTZ	M22×1.5	1/2	55×60	40	45	45	28	130	80
	JZFS-J20LTM	JZFS-J20LTG	JZFS-J20LTZ	M27×2	3/4	60×65	50	50	50	20	158	140
	JZFS-J25LTM	JZFS-J25LTG	JZFS-J25LTZ	M33×2	1	65×75	58	55	60	22	178	140
	JZFS-J32LTM	JZFS-J32LTG	JZFS-J32LTZ	M42×2	11/4	75×85	68	60	65	24	202	140
	JZFS-J40LTM	JZFS-J40LTG	JZFS-J40LTZ	M48×2	11/2	80×90	76	70	75	26	226	160
	(图二)
	型号	L	B	b	d	D0	H_开		D0		A
	JZFS-J10FJ	54	20	9	18.5	10	122		ф80		50×50
	JZFS-J20FJ	65	22	12	28.5	18	178		ф100		65×65
	JZFS-J32FJ	80	28	16	43	30	206		ф140		80×80

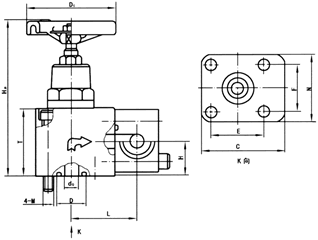

(图三)板式、法兰截止阀对应日本同类产品HGF-4211……型号	(图三)
	型号	H_开	D0	b	B	L	H	C	N	E	F	T	D0	d	D	M	A
	JZFS-J10BF	154	80	9	20	64	30	64	60	48	42	55	10	18.5	22	8	50×50
	JZFS-J20BF	205	120	12	22	80	43	80	80	56	56	76	18	28.5	35	12	65×65
	JZFS-J30BF	246	140	16	28	110	56	105	105	73	73	100	30	43	45	16	80×85

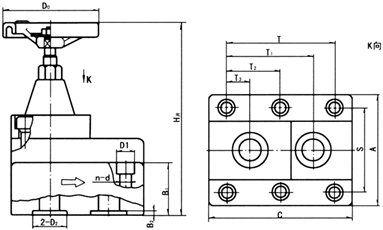

(图一)板式、法兰Ⅰ型截止阀
Ⅰ型配直角法兰Q/43320-77

(图一)

型号	H_开	D0	L	H	C	N	E	F	T	D0	D	M	A
JZFS-J10BF1	154	80	64	30	64	60	48	42	55	10	22	8	50×50
JZFS-J20BF1	205	120	80	43	80	80	56	56	76	18	35	12	65×65
JZFS-J30BF1	246	140	110	56	105	105	73	73	100	32	45	16	80×85

(图二)板式、法兰截止阀
对应日本同类产品HGLD-4211……型号

(图三)板式、法兰Ⅰ型截止阀
Ⅰ型配直角法兰Q/43220-77

(图二)

型号	L	B	b	H	E	F	d	D0	D	M	H_开	D0	A
JZFS-J10FB	54	20	9	32	50	20	18.5	10	22	8	176	80	50×50
JZFS-J20FB	67	22	12	45	65	35	28.5	18	35	12	225	120	65×65
JZFS-J30FB	87	28	16	60	92	42	43	30	45	16	281	140	85×85

(图三)

型号	L	b	H	E	F	d	D0	D	M	L1	H_开	D0
JZFS-J10FB1	54	9	32	50	20	18.5	10	22	8	30	178	80
JZFS-J20FB1	67	12	45	65	35	28.5	18	35	12	42	225	120
JZFS-J30FB1	92	16	60	92	42	43	30	43	16	55	281	140

JZFS系列液压截止阀

JZFS系列液压截止阀是专为液压系统设计的高精度控制阀门，核心用于实现高压流体的精准截止、节流调节与单向流通控制，广泛适配工程机械、冶金设备、液压站等场景，可稳定应对液压油、乳化液等介质的高压工况。

JZFS系列液压截止阀阀门公称压力覆盖16MPa-31.5MPa，工作温度范围为-25℃-150℃，适配不同液压系统压力需求。阀体采用锻钢或不锈钢材质，抗高压冲击与介质腐蚀能力强；阀芯经精密研磨加工，配合丁晴橡胶或氟橡胶密封组件，兼具稳定密封性与低摩擦损耗，可有效减少流体泄漏，保障系统压力稳定。连接方式以螺纹连接（如G、NPT螺纹）为主，部分型号支持板式安装，适配多样管路布局；操作方式多为手动（配备旋转式钢质手柄），通过调节阀芯行程实现流量微调，部分型号可集成液压先导控制，满足自动化系统的远程操作需求，尤其适用于液压回路中需要精准控制介质流量或切断流体的关键节点。

JZFS Hydraulic Globe Valve - Product Overview

The JZFS Series Hydraulic Globe Valve is a high-precision control valve designed specifically for hydraulic systems. It is mainly used to achieve precise shut-off, throttling regulation one-way flow control of high-pressure fluids, is widely applicable to scenarios such as construction machinery, metallurgical equipment, hydraulic stations, capable of stably handling high-pressure working conditions of media like hydraulic oil emulsion.

This series of valves has a nominal pressure range of 16MPa-31.5MPa an operating temperature range of -25℃-150℃, adapting to the pressure requirements of different hydraulic systems. The valve body is made of forged steel stainless steel, with strong resistance to high-pressure impact medium corrosion; the valve core is precision-ground matched with nitrile rubber fluororubber sealing components, which has both reliable sealing performance low friction loss, effectively reducing fluid leakage ensuring stable system pressure. The connection method is mainly thread connection (such as G, NPT threads), some models support flanged installation to adapt to various pipeline layouts; the operation method is mostly manual (equipped with a rotary steel handle), the flow rate is fine-tuned by adjusting the valve core stroke. Some models can be integrated with hydraulic pilot control to meet the remote operation needs of automatic systems, are especially suitable for key nodes in hydraulic circuits that require precise control of medium flow fluid shut-off.
