美标锻钢截止阀

美标锻钢截止阀

  • 型号:J41Y
  • 口径:1/2
  • 压力:150LB~2500LB
  • 材质:20# 304SS 316L C276 蒙耐尔400等
  • 产品概述

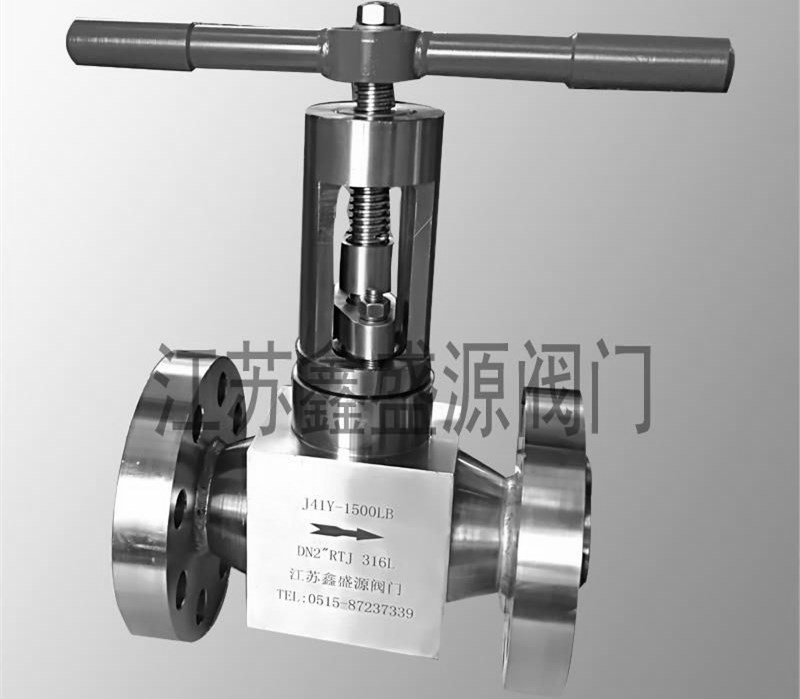

美标锻钢截止阀

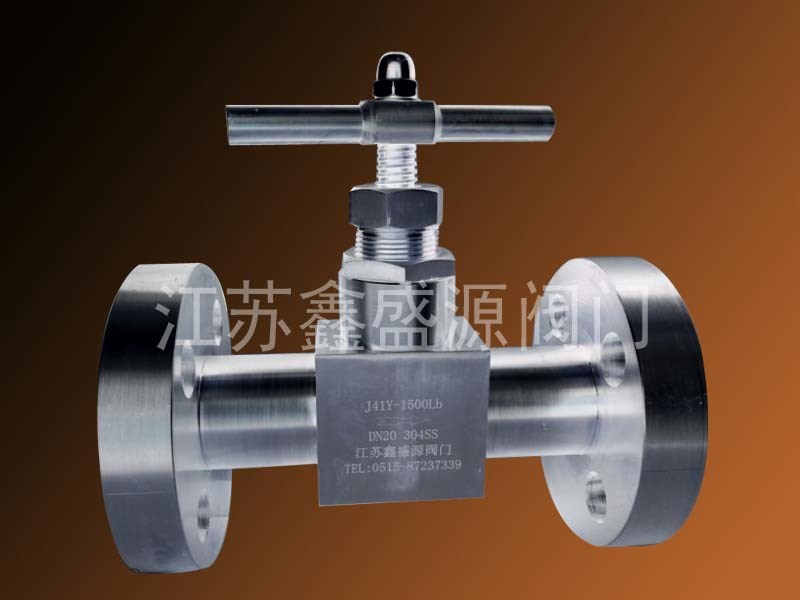

美标锻钢截止阀

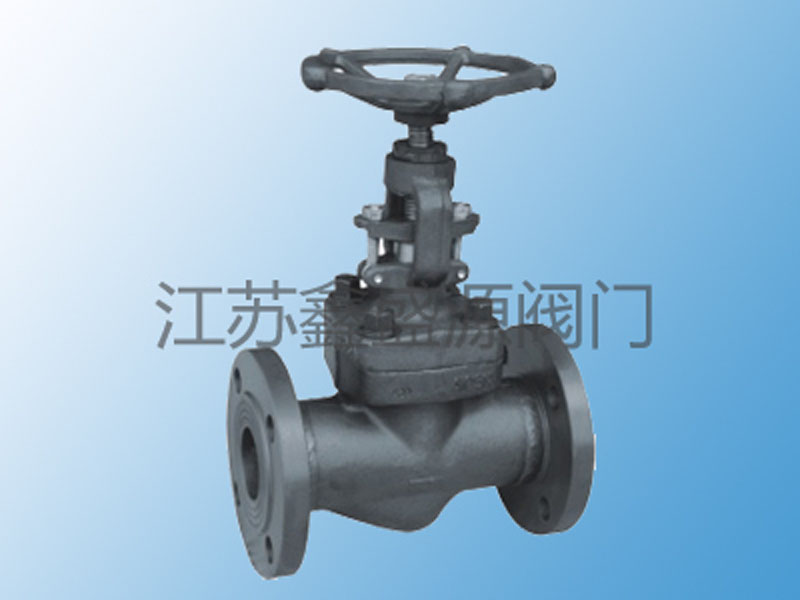

美标锻钢截止阀

       J41Y美标锻钢截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。

美标锻钢截止阀选用原则:

      1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。
      2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
      3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
      4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm的管路上,宜选用。
      5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa或PN320公称压力32MPa的高压角式截止阀或高压角式节流阀。
      6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
      7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150mm的管路上。很明显的优点是:在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。

美标锻钢截止阀优点:

      1、结构简单,制造和维修比较方便。
      2、工作行程小,启闭时间短。
      3、密封性好,密封面间磨擦力小,寿命较长。

      公称压力:PN1.0-25.0Mpa,150Lb-2500Lb
      工作温度:-40-600℃
      公称通径:DN15-100mm
      连接方式:法兰
      设计制造:ANSI B16.34;API 602
      连接端尺寸:(1)承插口尺寸按ANSI B16.11,JIS B23.6(2)螺纹端尺寸按ANSI B1.20.1:BS21:JIS BO203:S107/1
      检查和试验:API 598
      结构特征: 螺栓连接阀盖(B.B)和明杆支架(OS&Y)或焊接阀盖(W.B)和明杆支架(OS&Y)
      材料按:AISI/ASTM的规定.


规格 DNSLANSI(NPT)
JIS,ISC,BC,(RC)
WHweight
(kg)
英制 inch(IN)公制metricANSIJIS
全径
insided ia
缩径
fullbore
全径
insided ia
缩径
fullbore
全径
insided ia
缩径
fullbore
全径
insided ia
缩径
fullbore
全径
insided ia
缩径
fullbore
全径
insided ia
缩径
fullbore
1/4
8
14.2
14.3
791/4
1/4
1001531.9
3/81/410817.614.217.914.3793/81/43/81/41001531.92.1
1/23/8151021.817.622.217.9791/23/81/23/81001581.92.1
3/41/2201527.121.827.722.2923/41/23/41/21001922.12.3
13/4252033.827.134.527.711113/413/41252523.33.6
11/41322542.633.843.234.512011/4111/411602527.57.8
11/211/4403248.742.649.143.215211/211/411/211/41602897.58.2
211/2504061.148.761.149.1172211/2211/218033011.412.0

2
50
61.1
61.1200
2
224037014.615.0
