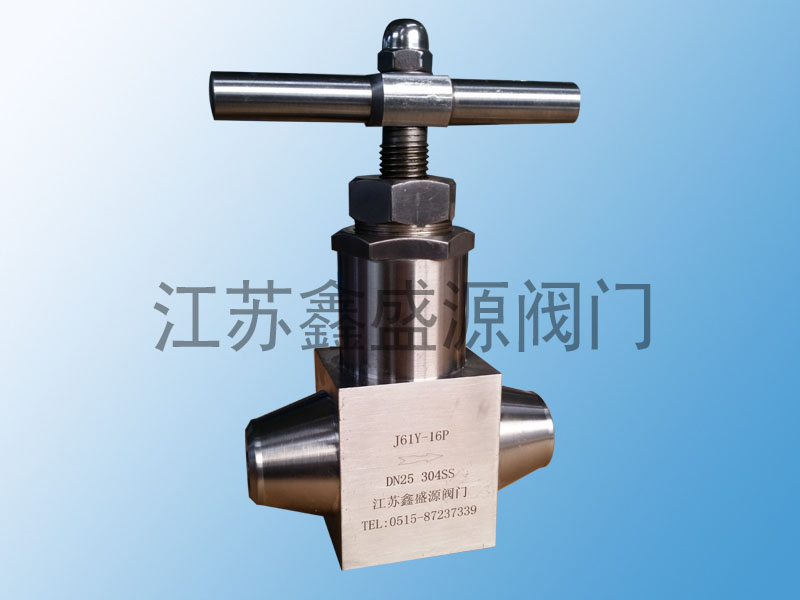

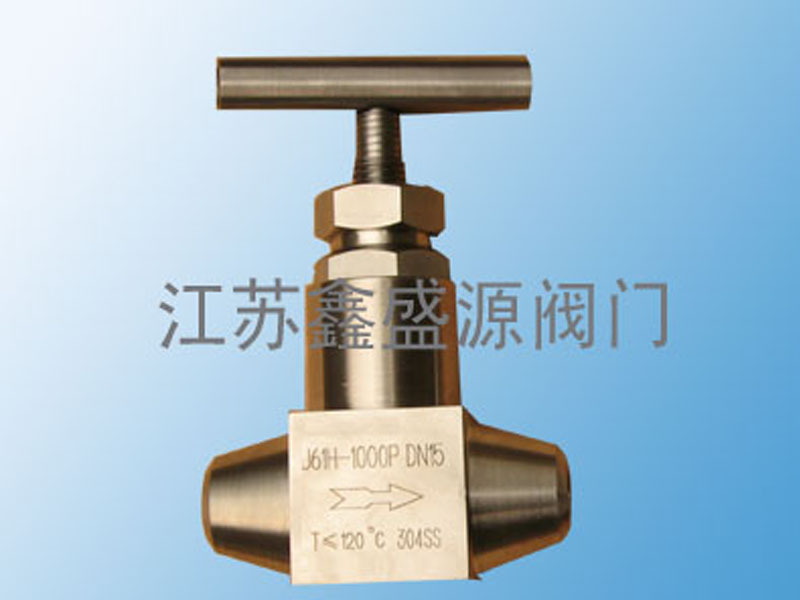

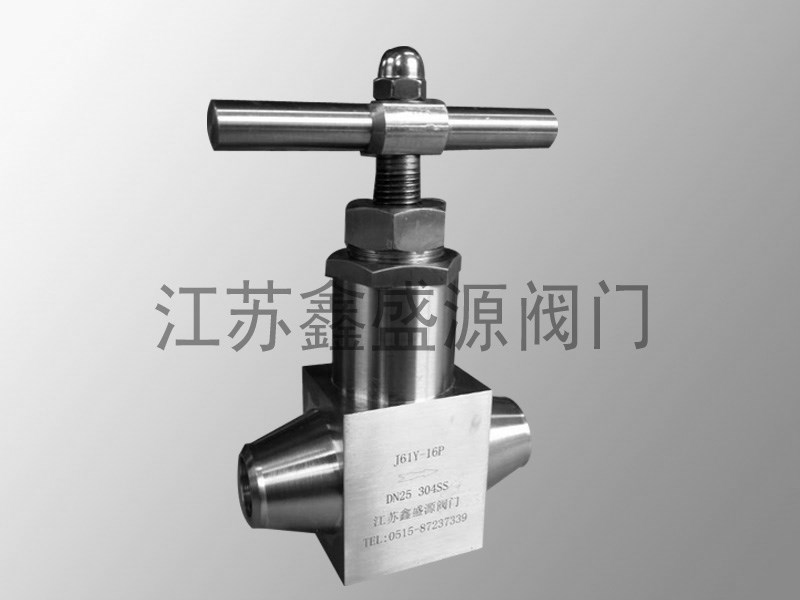

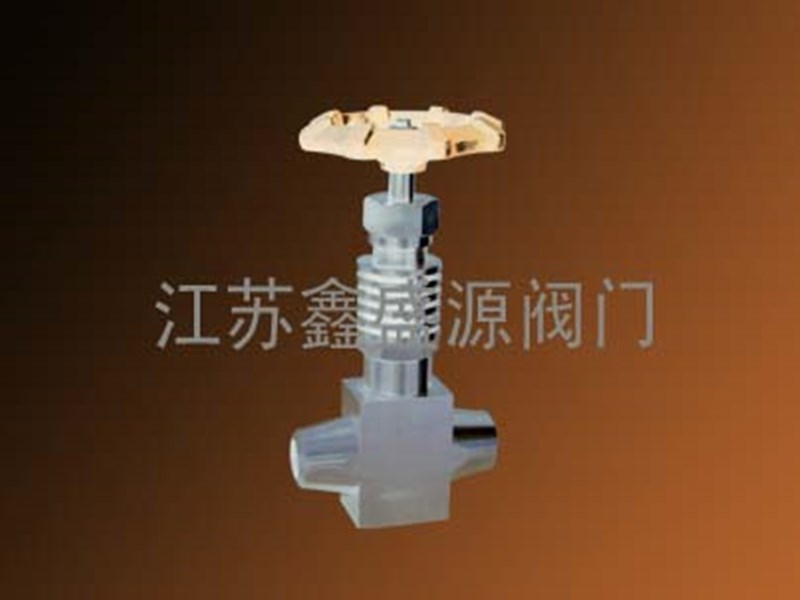

GJ61Y超高压焊接截止阀可以取代进口产品，特殊工艺，特殊密封技术。可以耐压到2000KG.超高压焊接截止阀是海洋管线探测，压力试验等行业不可缺失的部件。连接方式有内螺纹形式，外螺丝纹形式及焊接式。超高压截止阀采用通体锻钢加工,高温高压阀尖阀座焊硬质合金,特殊的纯进口密封件,确保产品在高压下零泄漏.我厂生产出的产品均提供材料质保书和售后18个月三包。

       产品名称：超高压焊接截止阀

       产品型号：GJ61Y
       工作压力：3000PSI~6000PSI(413bar),高可达10000PSI(689bar)
       工作温度：
       PTFE填料：-38oC 至 180oC (-100oF 至 356oF)
       PPL 填料：-38oC 至 280oC (-100oF 至 536oF)
       石墨填料：-24oC 至 480oC (-75oF 至 896oF)
       连接端口:对焊 插焊 螺纹

       适用介质：水 油 气

鑫盛源超高压焊接截止阀优点：

       1、两截阀杆设计，上阀杆螺纹淡化工艺处理

       2、下阀杆表经经滚压硬化处理上阀杆螺纹的润滑脂与系统介质隔离

       3、无旋转的下阀杆垂直运动代替旋转升降，减少阀杆行程对填料的磨擦，手感更轻便

       4、阀门在全开位置具有背密封功能

       5、可选面板安装

       6、可安装手柄或者手轮操作，稳固耐用多种颜色手柄可供选择

       7、每只阀门在出厂前均按设计压力的1.1倍进行氮气密封测试,并按额定工作压力的1.5倍水压进行壳体强度测试

超高压焊接截止阀

超高压焊接截止阀是一种专为极端高压工况设计的截止阀，采用焊接端连接方式，适用于石油、化工、核电、军用等领域的关键管路系统。其阀体采用高强度合金钢锻造或特殊热处理工艺，能够承受压力等级超过Class 2500（PN420）甚至更高。阀瓣与阀座采用硬质合金堆焊或金属密封结构，确保在超高压条件下仍能实现零泄漏。

超高压焊接截止阀核心特点

超高压耐受力：设计压力可达Class 2500～4500（PN420～760），适用于极端工况。

焊接端连接：阀体两端采用对焊（BW）或承插焊（SW）结构，确保管道连接强度和气密性。

强化密封技术：硬质合金（如Stellite）堆焊阀瓣/阀座，耐冲刷、耐高温，寿命长。

抗冲击设计：阀杆加粗并采用自紧式填料结构，防止高压介质冲击导致泄漏。

低操作扭矩：优化阀瓣导向结构，即便在超高压下仍能轻松启闭。

超高压焊接截止阀严格标准：符合ASME B16.34、API 602、GB/T 12235等规范，部分型号满足核电级（如RCC-M）要求。

超高压焊接截止阀典型应用

超临界电站主蒸汽系统

石油加氢裂化装置高压管线

深海油气开采设备

军用及航天高压流体控制

Ultra-High Pressure Welded Globe Valve Overview

Product Description

The ultra-high pressure welded globe valve is engineered for extreme pressure applications (above Class 2500/PN420), featuring welded-end connections for critical pipelines in oil & gas, petrochemical, nuclear power,  defense industries. Its forged alloy steel body  hardened metal-to-metal sealing ensure zero leakage under ultra-high pressures.

Key Features

Extreme Pressure Rating: Designed for Class 2500–4500 (PN420–760)  higher.

Welded Ends: Butt-weld (BW)  socket-weld (SW) connections for leak-proof integrity.

Advanced Sealing: Stellite-hardened disc/seat for erosion/heat resistance  long service life.

Anti-Blowout Stem: Reinforced stem with self-energizing packing to withstand high-pressure shocks.

Low Torque Operation: Optimized disc guidance reduces operating force even under ultra-high pressure.

Compliance: Meets ASME B16.34, API 602, GB/T 12235,  nuclear standards (e.g., RCC-M).

Typical Applications

Supercritical power plant main steam lines

Hydrocracking unit high-pressure pipelines

Subsea oil & gas production systems

Defense/aerospace high-pressure fluid control

术语说明：

BW (Butt Weld) = 对焊

SW (Socket Weld) = 承插焊

Stellite = 司太立硬质合金（钴铬钨合金）

RCC-M = 法国核电设备设计规范
