J621Y高压气动截止阀利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载(阀门)所需旋转扭矩的要求，可调整气缸组合数目，带动负载(阀门)工作。两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。

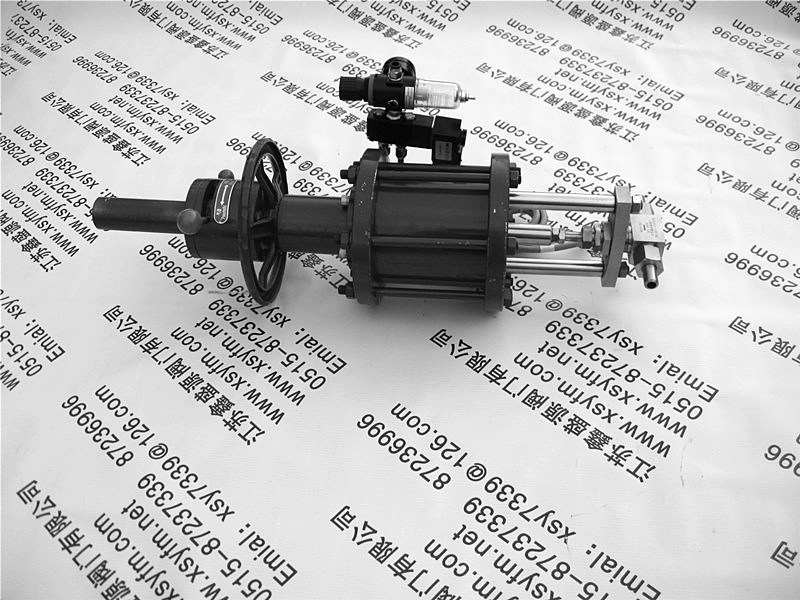

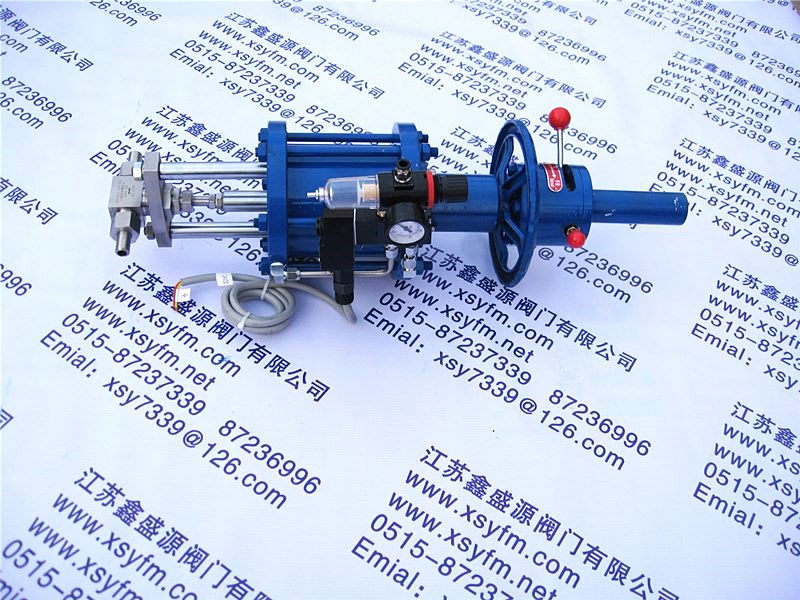

高压气动截止阀产品概述

高压气动截止阀是一种专为高压工况设计的强制密封式阀门，采用气动执行机构驱动，适用于石油、化工、电力等行业的高压管路系统（压力可达PN420/Class 2500）。该产品采用自增强阀体结构和锥面硬密封技术，确保在极端压力下的零泄漏性能，同时具备快速切断调节功能。

高压气动截止阀核心优势

✔ 超高压设计——阀体采用整体锻造工艺，通过有限元分析（FEA）优化，耐压等级达PN420（Class 2500）

✔ 双重密封保障——金属硬密封（主密封）+ PTFE辅助密封结构，泄漏等级达API 598 Class VI

✔ 低操作扭矩——特殊设计的阀杆螺纹角度（15°）和导向结构，比常规截止阀降低40%操作力

✔ 智能控制集成——可选配智能定位器（支持PROFIBUS DP通讯），实现0.5%的调节

✔ 极端工况适应——阀盖加长设计（适用于-196℃~550℃），符合BS 1873高压截止阀标准

高压气动截止阀技术参数

压力等级：PN160-PN420（Class 900-2500）

温度范围：-196℃～+550℃（根据密封材料可选）

公称通径：DN15-DN150（NPS ½"-6"）

 连接方式：RF/RTJ法兰（ASME B16.5）、对焊端（BW）

阀体材质：A105、F11、F316H（按ASTM标准）

密封材料：司太立合金堆焊（Stellite 6）/柔性石墨

执行机构：双作用/弹簧复位气缸（工作压力0.4-0.7MPa）

开关时间：≤3秒（DN50规格）

高压气动截止阀典型应用

石油裂解装置高压蒸汽系统

合成氨工厂高压合成回路

超临界水氧化（SCWO）设备

高压氢气压缩输送系统

高压气动截止阀，注：

高压气动截止阀，"截止阀" 严格译为 "Globe Valve"（区别于gate valve）

高压气动截止阀技术标准 采用通用缩写（API/BS/ASTM）

材料工艺 使用专业术语（如Stellite 6 hardfacing）

智能功能 标注工业协议（PROFIBUS DP）

极端工况 使用 "material dependent" 专业表述

High-Pressure Pneumatic Globe Valve Product Overview

Product Description

The High-Pressure Pneumatic Globe Valve is a forced-seal valve specifically engineered for high-pressure pipelines (up to PN420/Class 2500), featuring pneumatic actuation for critical
