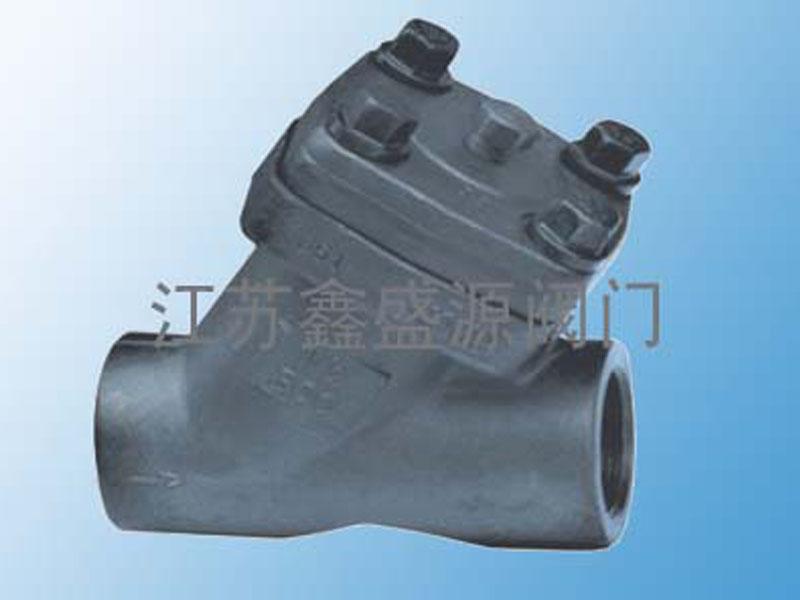

美标内螺纹单向阀

美标内螺纹单向阀

  • 型号:H11H
  • 口径:3/8”~2”
  • 压力:150LB~2500LB
  • 材质:20# 304SS 316L等
  • 产品概述

美标内螺纹单向阀

      H11H美标锻钢止回阀有三种阀盖设计形式。一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。

设计结构和特征:

       美标锻钢止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25。

结构:

       全径或缩径

升降式止回阀 球式止回阀 旋启式止回阀

按需求内置弹簧

螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖

整体式上密封座

承插端符合ASME B16.11

螺纹连接端(NPT)符合ANSI/ASME B1.20.1

阀瓣可变换为节流型、针型、球型

相关压力:

        ·800LB
       ·900LB~1500LB
       ·800LB、900LB~1500LB
       ·900LB~2500LB

NPS缩径3/8”1/2”3/4”1”11/4”11/2”2”
全径
3/8”1/2”3/4”1”11/4”11/2”2”
L797992111120152172200
W6161657995103118132
重量螺栓式1.41.21.53.13.95.68.912.5
焊接式1.11.01.22.93.34.98.110.9

800LB、900LB~1500LB

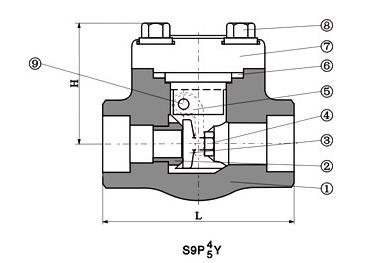

标准材质明细表:

序号零件名称CStoASTMAStoASTMSStoASTM
A105F22F304(L)F316(L)
1阀体A105A182F22A182F304(L)A182F316(L)
2阀座A276410A276304A276F304(L)A276F316(L)
3阀瓣A276420A276304A276F304(L)A27F316(L)
4螺母A1942HA1944A1948A1948M
5摇杆A105A182F22A182F304(L)A182F316(L)
6垫片316夹柔性石墨316夹PTFE
7阀盖A105A182F22A182F304(L)A182 F316(L)
8螺栓A193B7A193B16A193B8(M)A193B8(M)
9销钉a276420A182F304A182F316
适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
适用温度-29℃~425℃-29℃~550℃-29℃~200℃

尺寸(MM)和重量(KG):

NPS3/8”1/2”3/4”1”11/4”11/2”2”
L800LB797992111120120140
900LB~1500LB92111111120120140178
W800LB61617884101120133
900LB~1500LB79797997105120140
重量800LB1.11.01.93.94.57.310.0
900LB~1500LB3.13.03.64.36.18.812.6
