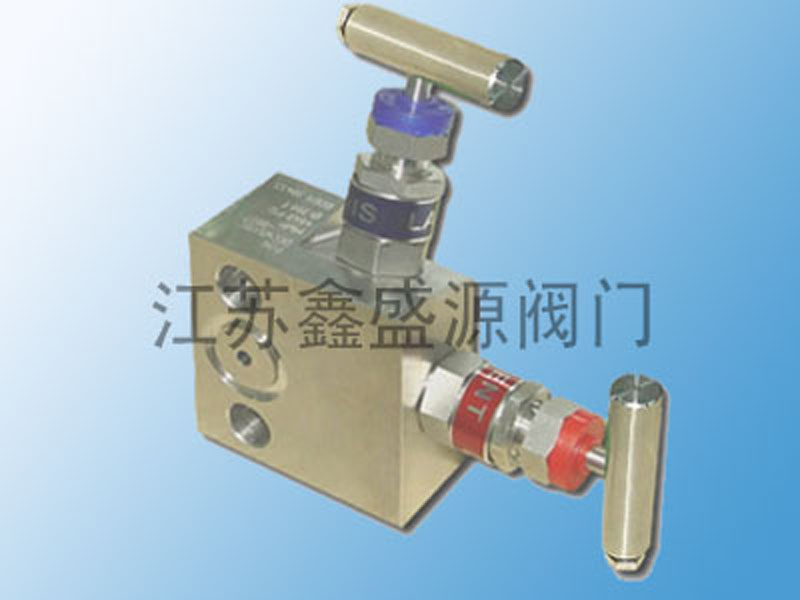

M211W-内螺纹二阀组

M211W-内螺纹二阀组

  • 型号:M211W SS-M2
  • 口径:DN5
  • 压力:PN16~PN420
  • 材质:304SS 316L C276 蒙耐尔400等
  • 产品概述

M211W-内螺纹二阀组

产品名称:M211W-内螺纹二阀组

产品型号:M211W  SS-M2

所属类别:仪表阀组 >> 两阀组

所属系列:DC

M211W-内螺纹二阀组安装尺寸图

 订货信息
代码结构件材料

阀体阀帽阀杆泄放/排污堵头
1304SST304SST304SST304SST
2316SST316SST316SST316SST
代码填料
1四氟乙烯
2石墨
代码安装螺栓
BA与传统型压力变送器直接安装 螺栓孔规格7/16UNF
BB与传统型压力变送器直接安装 螺栓孔规格M10×1.5
BC与共面法兰型3051C 变送器直接安装
BD与传统法兰型3051C 变送器直接安装
BS定制螺栓
代码DC阀组选项

安装支架
B4用于2-in.管安装的不锈钢支架 300 不锈钢螺栓,仅适用于阀组类型代码W

排污泄放孔及堵头
PG带排污孔及堵头,仅适用于T型及H型三阀组

清洗
P2特殊清洗(禁油),仅适用填料为四氟乙烯的场合

接头(用于阀组类型代码W和T)
CA1/2-14NPTM-Ф14×2对焊接头
CB1/2-14NPTM-Ф1/2-in卡套接头
CC1/2-14NPTM-Ф12卡套接头
CD1/2-14NPTM-Ф6卡套接头
CS定制接头

转换法兰(用于阀组类型代码H)
DF1/2-14NPTF 转换法兰
DS定制法兰

组装
IA与仪表一体化组装并打压测试


标签
