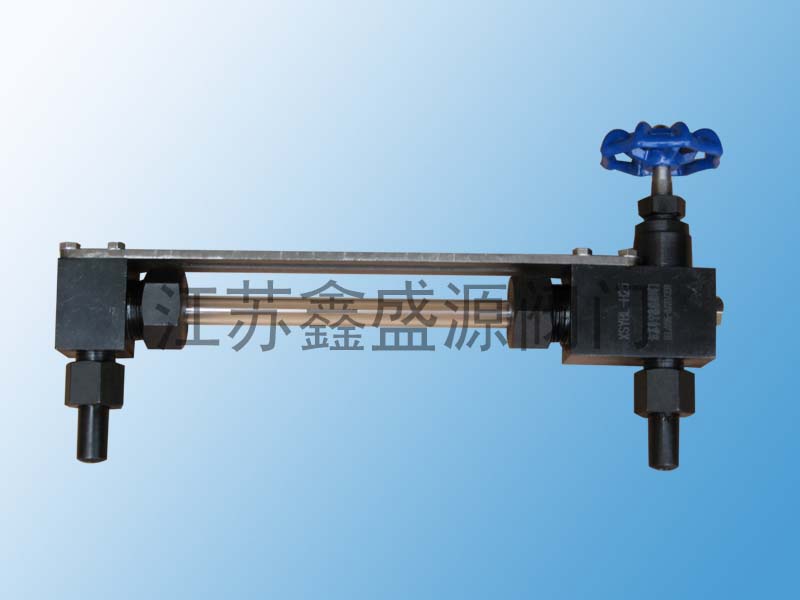

玻璃管液面计

玻璃管液面计

  • 型号:HG5-227
  • 口径:DN15~DN50
  • 压力:PN16~PN40
  • 材质:20# 304SS 316L 等
  • 产品概述

玻璃管液面计

玻璃管液面计简介:

       玻璃管液位计是一种直读式液位测量仪表,适用于工业生产过程中一般贮液设备中的液体位置的现场检测,其结构简单,测量准确,是传统的现场液位测量工具。HG5-227玻璃管液面计广泛应用在石油、化工、天然气等领域。

       该液位计两端各装有一个针形阀,当玻璃管发生意外事故而破碎时,针形阀在容器压力作用下自动关闭,以防容器内介质继续外流。HG5-227系列玻璃管液位计可用来直接指示密封容器中的液位高度,具有结构简单,直观可靠,经久耐用等优点,但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

结构原理

       仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头,通过法兰与容器连接构成连通器,透过玻璃板可直接读得容器内液位的高度。仪表在上下阀内都装有钢球,当玻璃板因意外事故破坏时,钢球在容器内压力作用下阻塞通道,这样容器便自动密封,可以防止容器内的液体继续外流。在仪表的阀端有阻塞孔螺钉,可供取样时用,或在检修时,放出仪表中的剩余液体时用。
