卡套直通中间接头 卡套穿板接头 卡套弯通终端接头 双卡套中间接头 双卡套三通接头 双卡套四通接头 双卡套变径接头等。双卡套接头具有连接牢靠，耐压能力高，密封性和反复性好，安装检修方便，工作安全等特点

     卡套直通中间接头适用温度：≤450℃适用介质：油，水，气等非腐蚀性或有腐蚀性介质

     卡套直通中间接头配管：Φ3-Φ42的普通级精度无缝钢管

     卡套直通中间接头的装配方法：

     卡套直通中间接头的性能好坏除了与零件的材料，制造精度，热处理等有关外，与装配质量的关系也很重要，因此应按如下方法进行装配。
     1, 按需要长度在专用机床上切断管子，也可以手工锯切，切面与管子中心线垂直度不得大于管子外景公差之半。

     2, 除去管端的内，外圆毛刺，金属屑及污垢。
     3, 除去管接头各零件的防锈油及污垢。
     4, 按顺序将落幕，卡套套在管子上，然后将管子插入接头体内锥孔底部，放正卡套。在旋紧螺母的同时转动管子直至不动为止，再旋紧螺母1~1 1/3圈。
     5, 装配时也可采用机械预装，但要符合上述要求。

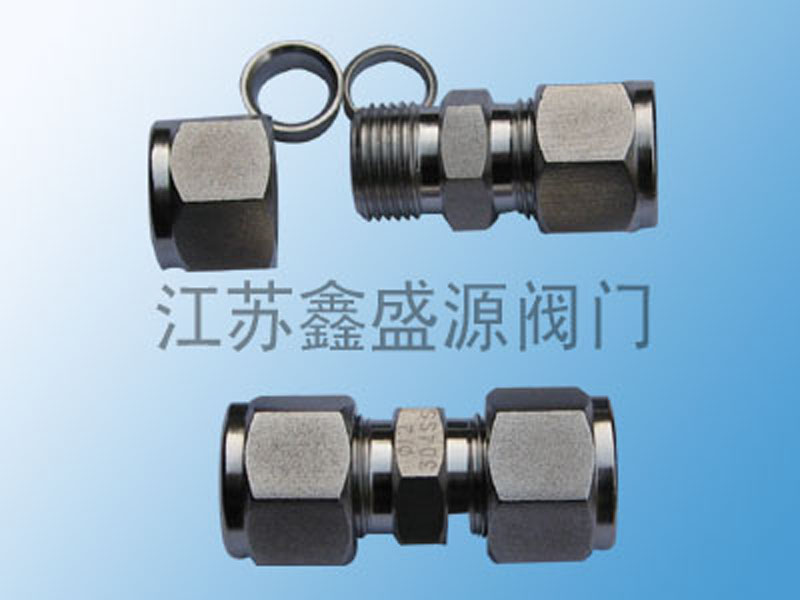

卡套直通中间接头

卡套直通中间接头（Ferrule Straight Union）是一种用于连接两根同轴管道的紧固型接头，采用卡套式密封结构，确保流体输送的连续性和密封性。广泛应用于液压、气动、化工及工业流体管路系统。

卡套直通中间接头核心特点

结构设计由两个卡套（Ferrules）、两个压紧螺母（Compression Nuts）和中间接头主体（Union Body）组成，通过卡套的机械压缩实现管道双端密封。

两端接口通常为同径设计，部分型号支持异径连接（Reducer Union）。

材质包括不锈钢（304/316）、碳钢、黄铜等，适应不同介质和环境需求。

卡套直通中间接头功能优势

双向密封：卡套双卡结构确保两端管道连接处无泄漏，耐高压（可达40MPa以上）。

快速安装：无需焊接或扩口，通过拧紧螺母即可完成装配，维护便捷。

灵活拆卸：可重复拆装，适用于需要频繁调整的管路系统。

卡套直通中间接头典型应用

液压管路的延长或分段连接

气动设备的管路对接

工业流体输送系统的中间过渡连接

Ferrule Straight Union Product Overview

The ferrule straight union is a compression-type fitting designed to connect two coaxial tubes, utilizing a ferrule sealing mechanism to ensure continuous  leak-proof fluid transfer. It is widely used in hydraulic, pneumatic, chemical,  industrial tubing systems.

Key Features

Structure Design

Composed of two ferrules, two compression nuts,  a union body. The ferrules create a mechanical seal by compression at both tube ends.

Typically features equal-sized ports, with some models supporting reduced connections (Reducer Union).

Materials include stainless steel (304/316), carbon steel, brass, etc., for diverse media  environmental requirements.

Functional Advantages

Bidirectional Sealing: Dual-ferrule design prevents leakage at both ends, withstanding high pressure (up to 40MPa+).

Quick Installation: No welding  flaring required—tightening nuts completes the assembly.

Easy Disassembly: Reusable for systems requiring frequent adjustments.

Typical Applications

Extension  segmented connection of hydraulic pipelines

Tube joining in pneumatic equipment

Intermediate transitions in industrial fluid transfer systems

注：根据行业标准，可能标注为 "Tube Union Fitting" 或 "Compression Union"，螺纹类型（如NPT、BSP）需明确标注。
