ZM41Y型柱塞式取样阀分为螺纹连接和法兰连接两种，取样阀口径从DN15到DN50。双密封柱塞型取样阀，是根据国外样品生产的,特别适用易结晶工况的反应釜取样检验的专用阀门,是化工生产中常用到的一种检验阀门，是生产中放取一定物料检验是否达到要求而特别设制的。柱塞取样阀原理为柱塞型阀门，真正的双密封系统(Dual Seal),可避免泄漏的发生。温度可达450℃.可以根据安装需要设计塞外露长度,和保温外壳,确保容器取样口管路无集料,对粘度大的物料也不易堵，是一种较理想的取样装置，该产品采用整体锻造加工，质量更稳定。柱塞式取样阀，特别适用于结晶反应釜取样阀门，是化工企业生产，特料检验是否到达要求而特别设计的。柱塞式取样阀密封温度可达230℃、550℃,可根据安装需要设计外塞露长度，确保容器取样口粘度大的物料不堵，是一种较理想的了取样装置。

 产品名称：柱塞式取样阀

产品型号：ZM41Y

工作压力：3000PSI~6000PSI(413bar),高可达10000PSI(689bar)
工作温度：
PTFE填料：-38oC 至 180oC (-100oF 至 356oF)
PPL 填料：-38oC 至 280oC (-100oF 至 536oF)
石墨填料：-24oC 至 480oC (-75oF 至 896oF)
连接端口:螺纹 法兰

适用介质：易结晶介质

鑫盛源柱塞式取样阀优点：

1、两截阀杆设计，上阀杆螺纹淡化工艺处理

2、下阀杆表经经滚压硬化处理上阀杆螺纹的润滑脂与系统介质隔离

3、无旋转的下阀杆垂直运动代替旋转升降，减少阀杆行程对填料的磨擦，手感更轻便

4、阀门在全开位置具有背密封功能

5、可安装手柄或者手轮操作，稳固耐用多种颜色手柄可供选择

6、每只阀门在出厂前均按设计压力的1.1倍进行氮气密封测试,并按额定工作压力的1.5倍水压进行壳体强度测试

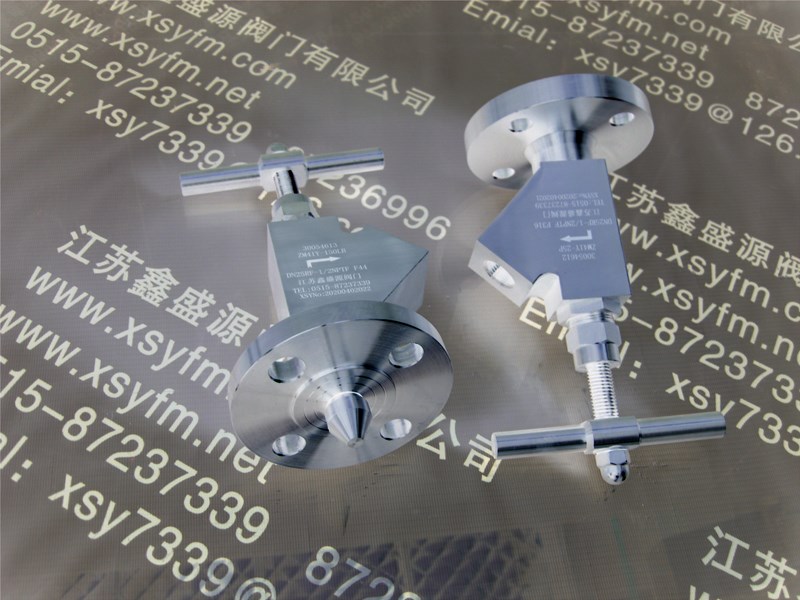

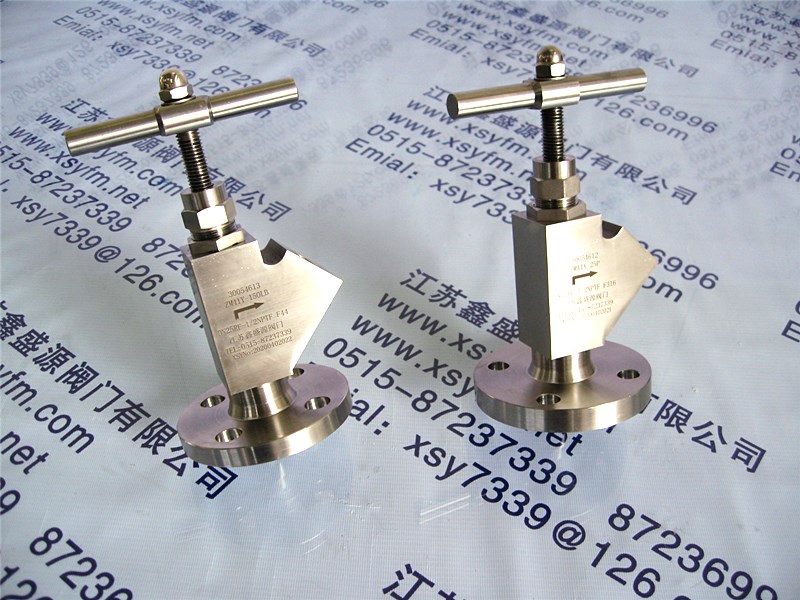

柱塞式取样阀

柱塞式取样阀是一种通过柱塞结构实现介质取样控制的专用阀门，主要用于从管道或设备中确切、安全地采集流体样本，适用于需要频繁取样或对取样精度要求较高的工况。

柱塞式取样阀核心结构为可滑动的柱塞，通过柱塞与阀座的精密配合实现密封与开关控制：柱塞提起时，介质通过取样通道流出；柱塞复位时，紧密贴合阀座切断介质，有效防止泄漏。阀体常采用不锈钢（如304、316）等耐腐蚀材质，适配液体、气体及部分粘稠或含颗粒的介质，确保取样过程清洁无污染。连接方式多为螺纹或法兰，工作压力一般可达10MPa，工作温度范围约为-20℃至200℃，广泛应用于化工、制药、食品饮料等对取样纯度和操作便捷性要求严格的行业。

The plunger-type sampling valve is a special valve that controls medium sampling through a plunger structure. It is mainly used to accurately safely collect fluid samples pipelines equipment, suitable for working conditions requiring frequent sampling high sampling precision.

Its core structure is a slidable plunger, which achieves sealing on-off control through the precise fit between the plunger the valve seat: when the plunger is lifted, the medium flows out through the sampling channel; when the plunger is reset, it fits tightly with the valve seat to cut off the medium, effectively preventing leakage. The valve body is usually made of corrosion-resistant materials such as stainless steel (e.g., 304, 316), suitable for liquids, gases, some viscous particle-containing media, ensuring clean pollution-free sampling. The connection methods are mostly threaded flanged, with a working pressure generally up to 10MPa a working temperature range of approximately -20℃ to 200℃. It is widely used in industries such as chemical, pharmaceutical, food beverage, strict requirements are placed on sampling purity operational convenience.
