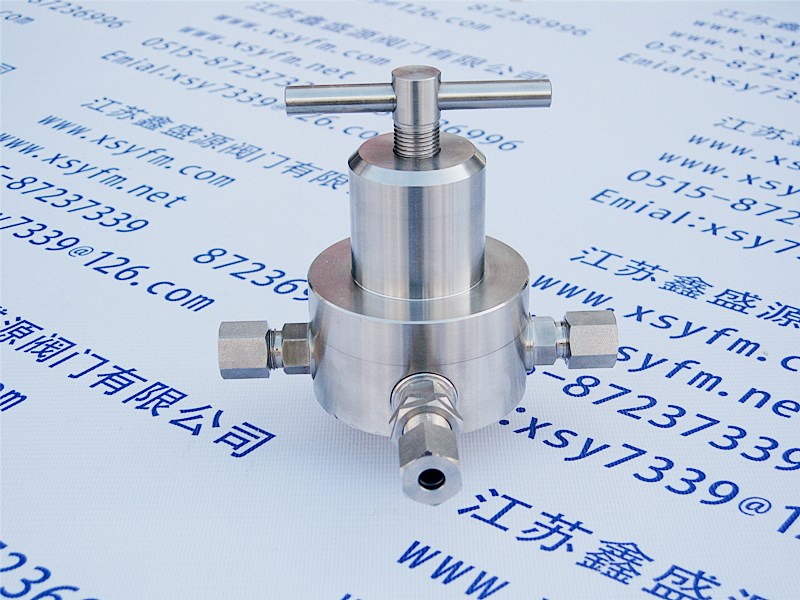

YT-1减压阀

YT-1减压阀

  • 型号:YT-1
  • 口径:DW3~DW22
  • 压力:PN16~PN320
  • 材质:304SS 316L
  • 产品概述

YT-1减压阀


YT-1减压阀


YT-1减压阀


说明

       YT-1型减压阀是阀后式气体压力调节器(即一般所说的减压阀)可控制其后部装置的压力为一恒定值。YT-1型压力调节器由于其结构的限制,建议在不太重要的场合下使用。

一、主要性能参数

       入口压力:P1≤160kg出口压力:P2≤5kgf/cm2
       流量系数:C=5×10-2
       适用介质:弱腐蚀性无杂质气体
       使用温度:常温
       压力特性偏差:P1±10% ΔP2≤±0.3kgf/cm2
       流量特性偏差:Q±10% ΔP2≤±0.5kgf/cm2
       接管外径:Φ8×1.5或其它规格
       接管方式:外螺纹卡套式连接或其它形式

二、工作原理

       YT-1型压力调节器为直接作用压力调节器,采用力平衡原理设计而成。其结构原见图(一),使用时首先板动手柄。转动阀杆,压缩弹簧,使膜片顶动压阀杆将阀瓣向下移动,这时气体通过阀座小孔进入出口,直到出口压力达到规定压力时停止转动手柄。由于平衡室和出口相遇,因此出口压力和平衡室的压力相等,如果出口压力比规定的压力高,则平衡室气体会迫使膜片上移压缩弹簧,这时阀瓣又回到原来的位置,如果出口压力比规定压力低,则阀座又被打开。如此反复地自动调节。又由于阀瓣有一定的开度,使入出口流量相等,从而保证了出口压力为一恒值。

三、安装

       YT-1型压力调节器一般按图(二)所示的连接方式接入工艺流程,安装时务必认准各连接口标记,不能搞错,以致不能起调节稳压作用,或者损坏调节器。压力调节器及副阀应装在仪表盘前部,以利操作。

四、操作使用

       A.操作前的检查检查调节器的安装连接应正确无误,确认控入阀、控出阀、放空阀为关闭状态,压力调节器阀杆应无作用力在弹簧上,管线无泄漏,允许气体输入。
       B.投入操作
       a.打开控入阀,同时观察自量压力表,如气源压力≤160kgf/cm2,应无压力示值,如气源压力>160kgf/cm2,将出现压力值,这时应打开放空阀,直至打开控入阀自量压力无数值为止,如果气体不能放空,则应在YT-1型压力调节器前装一台YT-2型压力调节器组成两次调节系统。
       b.缓缓扳动压力调节器手柄,观察自量压力表的读数使自量压力表的读数略高于所需的压力值,待自量压力稳定后停止扳动手柄。
       c.打开控出阀后向装置送气。并调整控入控出阀使流量满足装置要求。
       d.检查装置压力是否满足要求。
