卡套直通终端接头 双卡套中间接头 双卡套三通接头 双卡套四通接头 双卡套变径接头等。双卡套接头具有连接牢靠，耐压能力高，密封性和反复性好，安装检修方便，工作安全等特点

      卡套直通终端接头适用温度：≤450℃适用介质：油，水，气等非腐蚀性或有腐蚀性介质

      卡套直通终端接头配管：Φ3-Φ42的普通级精度无缝钢管

 卡套直通终端接头的装配方法：

 卡套直通终端接头的性能好坏除了与零件的材料，制造精度，热处理等有关外，与装配质量的关系也很重要，因此应按如下方法进行装配。
1, 按需要长度在专用机床上切断管子，也可以手工锯切，切面与管子中心线垂直度不得大于管子外景公差之半。

2, 除去管端的内，外圆毛刺，金属屑及污垢。
3, 除去管接头各零件的防锈油及污垢。
4, 按顺序将落幕，卡套套在管子上，然后将管子插入接头体内锥孔底部，放正卡套。在旋紧螺母的同时转动管子直至不动为止，再旋紧螺母1~1 1/3圈。
5, 装配时也可采用机械预装，但要符合上述要求。

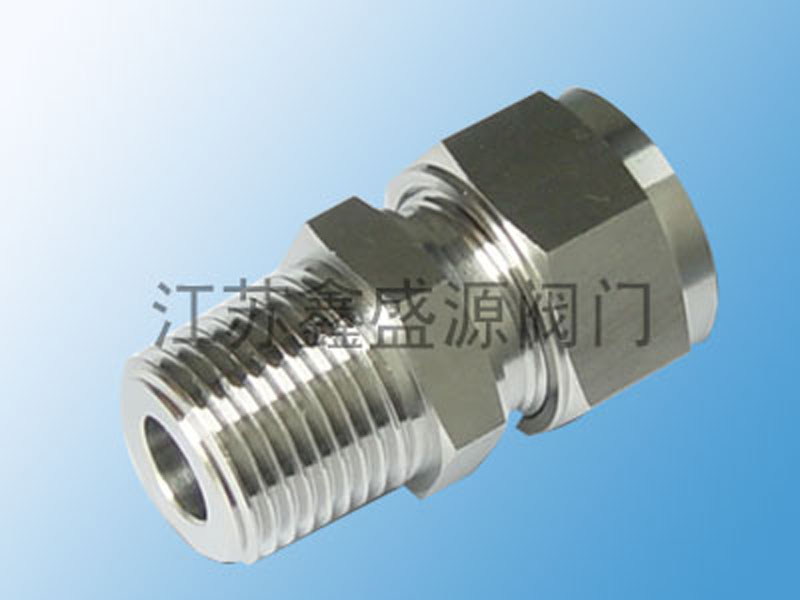

卡套直通终端接头

卡套直通终端接头 是一种广泛应用于液压、气动管路系统的关键连接件。其核心设计在于采用卡套（Ferrule） 作为密封和夹紧元件，通过独特的咬合机制，实现管道与接头体之间的稳定连接。

卡套直通终端接头主要特点：

直通式设计： 流体通道顺畅，内部无突出物，有效降低压力损失，避免湍流，确保流量化。

卡套直通终端接头双卡套结构： 通常由前卡套和后卡套组成。前卡套形成软密封，后卡套提供强大的机械咬合力和抗振动能力，确保连接牢固、防泄漏。

卡套直通终端接头安装简便： 只需将管道插入接头，拧紧螺母即可。卡套在螺母压力的作用下，持久性地咬入管道外壁，形成一道坚实的密封带。

卡套直通终端接头可重复使用： 在多数设计中，接头本体和螺母可以重复使用，只需在每次安装时更换卡套（但某些型号的卡套也可重复使用数次）。

卡套直通终端接头高稳定性： 能够承受高压、高温及剧烈的振动，适用于苛刻的工业环境。

卡套直通终端接头兼容性强： 可用于连接多种类型的管道，如不锈钢管、铜管等。

卡套直通终端接头典型应用：

液压系统（挖掘机、注塑机、压力机等）

气动工具和设备

化工和过程工业的流体输送管线

燃料和润滑系统

仪器仪表和测量控制系统

Ferrule-Type Straight Through Bulkhead Fitting Product Overview

The Ferrule-Type Straight Through Bulkhead Fitting is a critical connecting component widely used in hydraulic pneumatic piping systems. Its core design utilizes a ferrule as the sealing clamping element, achieving a reliable connection between the tube the fitting body through a unique biting mechanism.

Key Features:

Straight-Through Design: Provides a smooth fluid passage with no internal obstructions, effectively reducing pressure drop, avoiding turbulence, ensuring maximum flow.

Two-Ferrule Structure: Typically consists of a front ferrule a back ferrule. The front ferrule creates a soft seal, while the back ferrule provides strong mechanical grip vibration resistance, ensuring a secure, leak-proof connection.

Easy Installation: Simply insert the tube into the fitting tighten the nut. Under the pressure the nut, the ferrules permanently bite into the outer wall of the tube, forming a solid seal.

Reusable: In most designs, the fitting body nut are reusable, requiring only the replacement of the ferrules for each new installation (though some ferrule designs can also be reused a limited number of times).

High Reliability: Capable of withstanding high pressure, high temperature, severe vibration, making it suitable for demanding industrial environments.

Strong Compatibility: Can be used to connect various types of tubing, such as stainless steel tubes, copper tubes, etc.

Typical Applications:

Hydraulic systems (excavators, injection molding machines, presses, etc.)

Pneumatic tools equipment

Fluid transfer lines in chemical process industries

Fuel lubrication systems

Instrumentation measurement control systems
