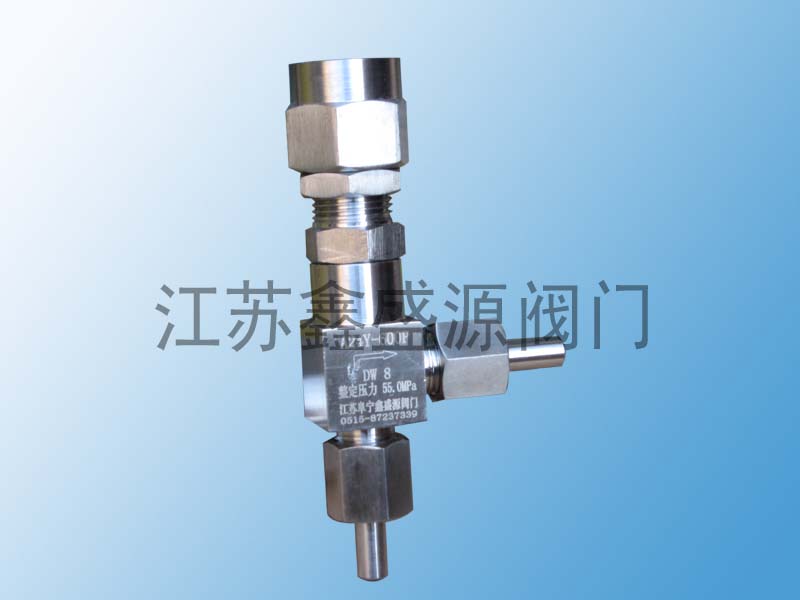

A24高压安全阀

A24高压安全阀

  • 型号:A24Y
  • 口径:DN6~DN50
  • 压力:PN16~PN420
  • 材质:20# 304SS 316L等
  • 产品概述

A24高压安全阀


    焊接式安全阀是根据压力系统的工作压力自动启闭,一般安装于封闭系统的设备或管路上保护系统安全。当设备或管道内压力超过安全阀设定压力时,自动开启泄压,保证设备和管道内介质压力在设定压力之下,保护设备和管道正常工作,防止发生意外,减少损失。
  本阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节,利用这种结构就可以根据需要校正安全阀的开启(整定)压力。弹簧微启式安全阀结构轻便紧凑,灵敏度也比较高,安装位置不受限制,而且因为对振动的敏感性小,所以可用于移动式的压力容器上。

A24Y A24W A24F A24H高压安全阀产品介绍:

  名称:焊接式安全阀
  型号:A24W-320P
  通径:DN15
  材质:316L
  压力:起跳26.25Mpa
  介质:CNG,天然气
  温度:≤100℃

焊接式安全阀调节:

  ①本阀出厂时已调至26.25Mpa压力起跳,并压紧调整螺杆。
  ②使用时在将安全阀安装到被保护设备上之前或者在安装之前,必须在安装现场重新进行调整,以确保安全阀整定压力值符合要求。
  ③在铭牌注明的弹簧工作压力级范围内,通过旋转调整螺杆改变弹簧压缩量,即可对开启压力进行调节。
  ④在旋转调整螺杆之前,应使阀进口压力降低到开启压力的90%以下,以防止旋转调整螺杆时阀瓣被带动旋转,以致损伤密封面。
  ⑤为保证开启压力值准确,应使调整时的介质条件,如介质种类、温度等尽可能接近实际运行条件。介质种类改变,特别是当介质聚积态不同时(例如从液相变为气相),开启压力常有所变化。工作温度升高时,开启压力一般有所降低。故在常温下调整而用于高温时,常温下的整定压力值应略高于要求的开启压力值。高到什么程度与阀门结构和材质选用都有关系。

常见故障及消除方法:

    (1)排放后阀瓣不回座
  这主要是弹簧弯曲阀杆、阀瓣安装位置不正或被卡住造成的。应重新装配。

    (2)泄漏
  在设备正常工作压力下,阀瓣与阀座密封面之间发生超过允许程度的渗漏。其原因有:阀瓣与阀座密封面之间有脏物。可使用提升扳手将阀开启几次,把脏物冲去;密封面损伤。应根据损伤程度,采用研磨或车削后研磨的方法加以修复;阀杆弯曲、倾斜或杠杆与支点偏斜,使阀芯与阀瓣错位。应重新装配或更换;弹簧弹性降低或失去弹性。应采取更换弹簧、重新调整开启压力等措施。

    (3)到规定压力时不开启
  造成这种情况的原因是定压不准。应重新调整弹簧的压缩量或重锤的位置;阀瓣与阀座粘住。应定期对安全阀作手动放气或放水试验;杠杆式安全阀的杠杆被卡住或重锤被移动。应重新调整重锤位置并使杠杆运动自如。

    (4)排气后压力继续上升
  这主要是因为选用的安全阀排量小于设备的安全泄放量,应重新选用合适的安全阀;阀杆中线不正或弹簧生锈,使阀瓣不能开到应有的高度,应重新装配阀杆或更换弹簧;排气管截有不够,应采取符合安全排放面积的排气管。

    (5)阀瓣频跳或振动
  主要是由于弹簧强度太大。应改用刚度适当的弹簧;调节圈调整不当,使回座压力过高。应重新调整调节圈位置;排放管道阻力过大,造成过大的排放背压。应减小排放管道阻力。

    (6)不到规定压力开启
  主要是定压不准;弹簧老化弹力下降。应适当旋紧调整螺杆或更换弹簧。
