低温高压针型阀

低温高压针型阀

  • 型号:DJ21 DJ61
  • 口径:DN10~DN50
  • 压力:PN16~PN420
  • 材质:304SS 316L
  • 产品概述

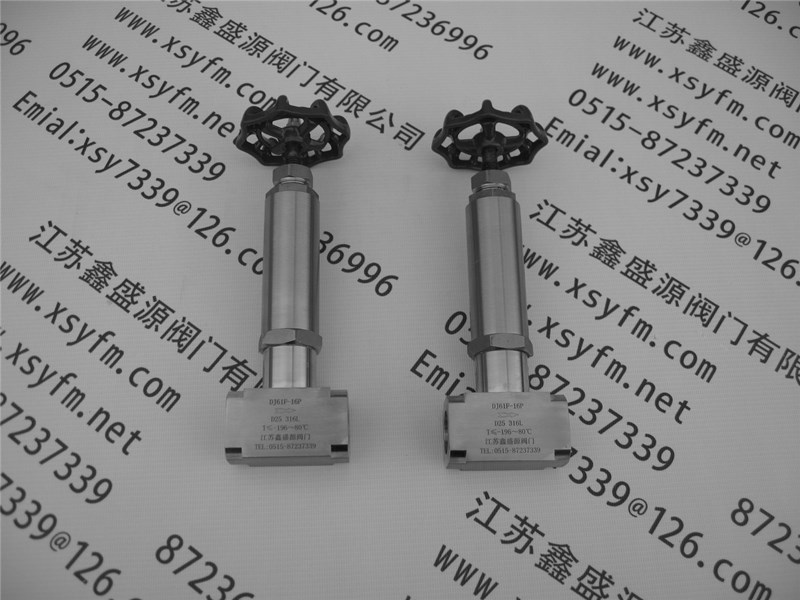

低温高压针型阀

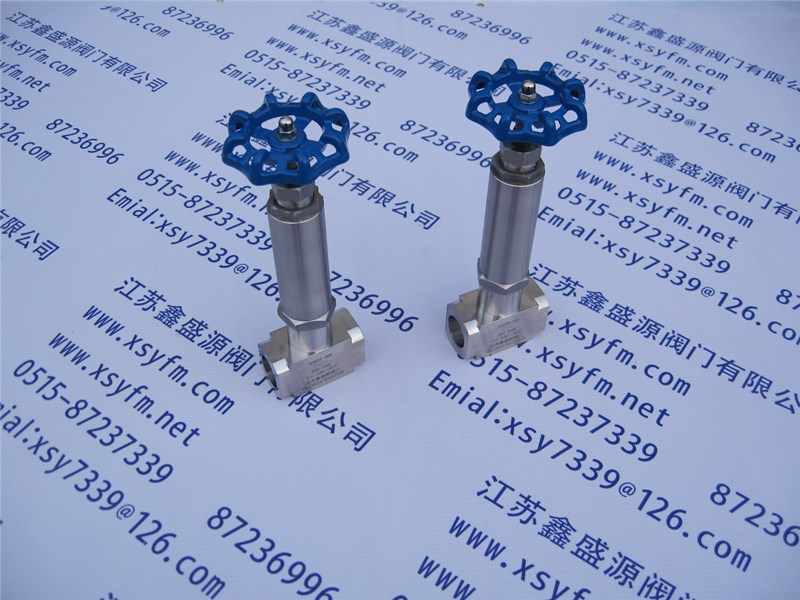

低温高压针型阀


低温高压针型阀


低温高压针型阀

       DJ21Y低温高压针型阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。低温高压截止阀只适用于全开和全关,不允许作调节和节流。低温高压针型阀应用于气体液化设备、空分设备;天然气液化、储运设备;液态氧、氮、氩、氢、二氧化碳低温贮槽及槽车;变压吸附制氧、氮设备。DJ21Y低温高压针型阀广泛应用于能源、石化、冶金、航天、核工业、铁道等行业等行业。

DJ21Y低温高压针型阀结构特点:

       1、结构简单,制造和维修比较方便;
       2、工作行程小,启闭时间短;
       3、密封性好,密封面间磨擦力小,寿命较大;
       4、流体阻力大,开启和关闭时所需力较大;
       5、不适用于带颗粒、粘度较大、易结焦的介质;
       6、调节性能较差。

DJ21Y低温高压针型阀性能参数:

公称通径DN10mm~50mm
公称压力PN32.0MPa
适用介质液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度-196℃~+150℃

DJ21Y低温高压针型阀主要零件材料:

阀体、阀盖0Cr18Ni9
阀瓣、阀杆0Cr18Ni9
密封圈T2
填料PTFE

DJ21Y低温高压针型阀主要尺寸:

产品型号DJ61Y-320P低温高压截止阀重量(kg)
产品代号通径DN(mm)尺      寸(mm)
H开H关D1D2LAD0
DJ61Y10102582501014.510801607.0
DJ61Y15152582501522.5101101607.2
DJ61Y20203223102028.51012025011.1
DJ61Y25253223102534.51512025011.4
DJ61Y40403903704049.51518040022.8
DJ61Y50503903705061.51520045023.3
