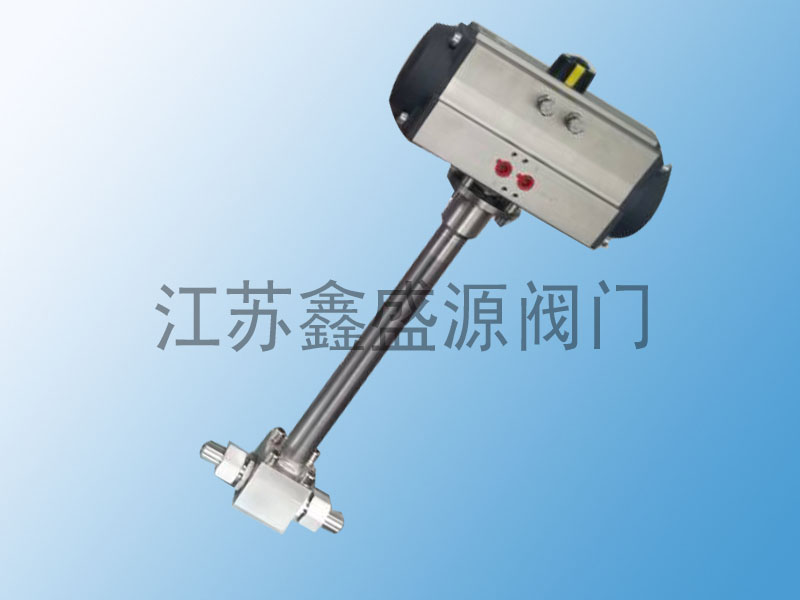

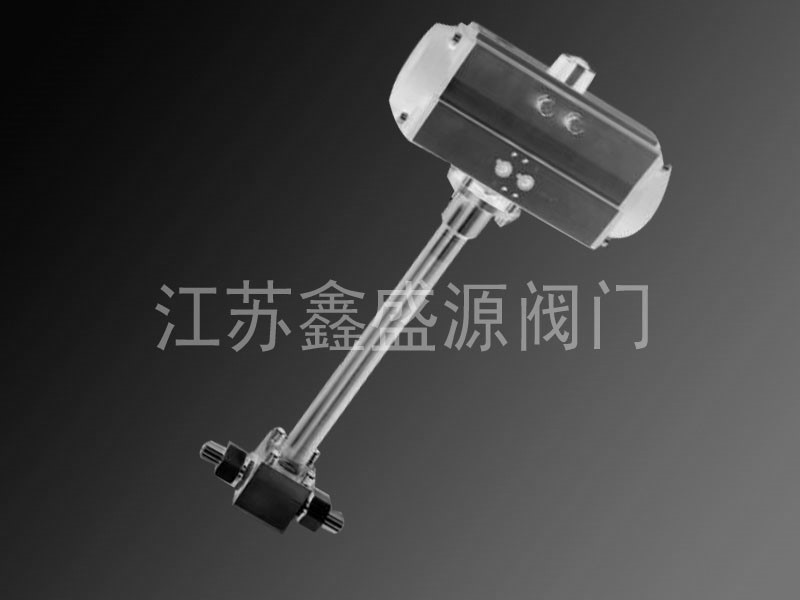

DQ621F气动低温高压球阀

        DQ621F气动低温高压球阀也称低温高压紧急切断阀，可以在-196℃，42MPa的情况下是通过气源或者电磁阀来驱动执行机构实现远程控制。由执行机构再控制阀门工作的。具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

        DQ621F气动低温高压球阀的主要特点是本身结构紧凑，远程控制，密封，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

        DQ621F气动低温高压球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

        DQ621F气动低温高压球阀优点：

        1．流体阻力小，全通径的球阀基本没有流阻。

        2．结构简单、体积小、重量轻、耐高压。

        3．紧密。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

        4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

        5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

        6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

        7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

        8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

气动低温高压球阀产品概述

气动低温高压球阀是一款集极端温度与高压性能于一体的特种阀门，采用航天级材料与密封技术，可在-196℃低温与42MPa高压的复合工况下稳定运行。产品通过TSG D7002压力管道元件型式试验，并取得欧盟PED 2014/68/EU认证，适用于超临界流体、液氢储运等领域。

气动低温高压球阀核心优势

工况设计：全球首创的"三明治"保温结构（真空夹层+多层绝热材料），实现-196℃～+150℃的宽温域控制

超高压密封：采用自紧式金属密封系统，在42MPa工作压力下仍保持API 598 VI级零泄漏

智能温控：集成温度传感器与电伴热系统，实时监控阀体温度并自动调节（控制精度±1℃）

关键部件通过10,000次-196℃～+80℃热循环试验和50万次机械寿命测试

多重安全防护：符合ISO 15848微泄漏标准，配备应急手动装置和SIL3级安全联锁

气动低温高压球阀技术参数

压力等级：PN160-PN420（Class 900-2500LB）

温度范围：-196℃～+150℃（特殊型号达-253℃～+200℃）

公称通径：DN10-DN200（NPS 3/8"-8"）

连接方式：ASME B16.5 RF法兰/CL3000螺纹接头

阀体材质：ASTM A182 F316L（标准型）/Inconel 718（增强型）

密封系统：热等静压成型硬质合金密封面（Ra≤0.2μm）

执行机构：防爆型气动装置（ATEX/IECEx认证）配智能定位器

气动低温高压球阀典型应用

液氢火箭燃料加注系统、超临界CO₂萃取装置、深海油气开采设备、核聚变实验装置等国家重大科技基础设施项目。

气动低温高压球阀注：

采用"cutting-edge engineering"强调技术前沿性。

技术标注"Patented"提升专业度

认证标准使用通用缩写（如PED, ATEX）

表面粗糙度采用Ra标准

"national megaprojects"体现产品战略价值

Pneumatic Cryogenic High-Pressure Ball Valve Product Overview

Product Description

The Pneumatic Cryogenic High-Pressure Ball Valve represents cutting-edge engineering that combines extreme temperature resilience (-196℃) with ultra-high pressure capacity (42MPa). Incorporating aerospace-grade materials military-spec sealing technology, it has obtained TSG D7002 type testing certification PED 2014/68/EU approval, making it ideal for supercritical fluid systems liquid hydrogen applications.

Key Features

Extreme-condition design: Patented "sandwich" insulation (vacuum interlayer + multi-layer insulation) enables -196℃～+150℃ operation

Ultra-high-pressure sealing: Self-energizing metal sealing maintains API 598 VI zero-leakage at 42MPa

Smart thermal management: Integrated sensors + electric tracing with ±1℃ precision

Military-grade reliability: 10,000 thermal cycles (-196℃～+80℃) & 500,000 mechanical cycles verified

Multi-level safety: ISO 15848 compliant with manual override SIL3 safety interlock

Technical Specifications

Pressure rating: PN160-PN420 (Class 900-2500LB)

Temperature range: -196℃～+150℃ (special versions -253℃～+200℃)

Nominal size: DN10-DN200 (NPS 3/8"-8")

Connections: ASME B16.5 RF flange/CL3000 threaded

Body materials: ASTM A182 F316L (standard)/Inconel 718 (enhanced)

Sealing system: HIP-formed hard-faced seal (Ra≤0.2μm)

Actuator: Explosion-proof pneumatic (ATEX/IECEx) with smart positioner

Typical Applications

Critical systems including liquid hydrogen rocket fueling, supercritical CO₂ extraction, deep-sea oil/gas production, nuclear fusion experimental facilities for national megaprojects.
