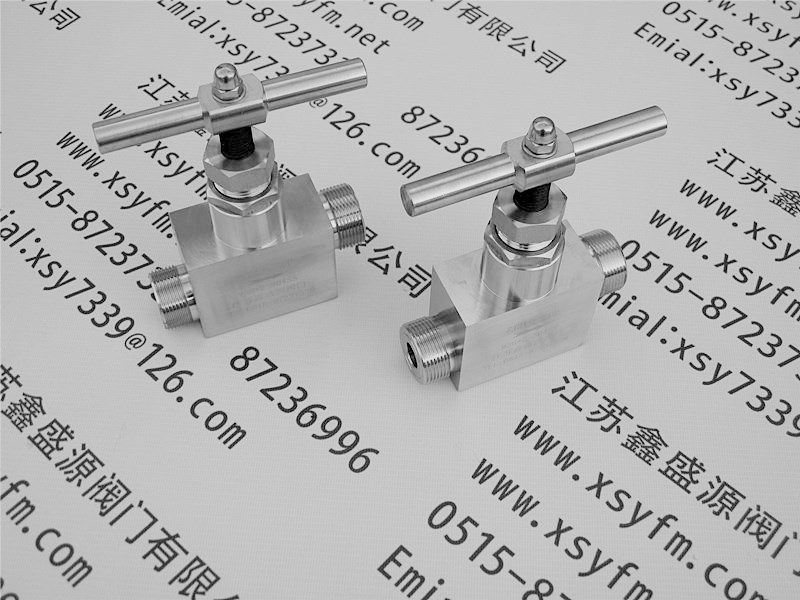

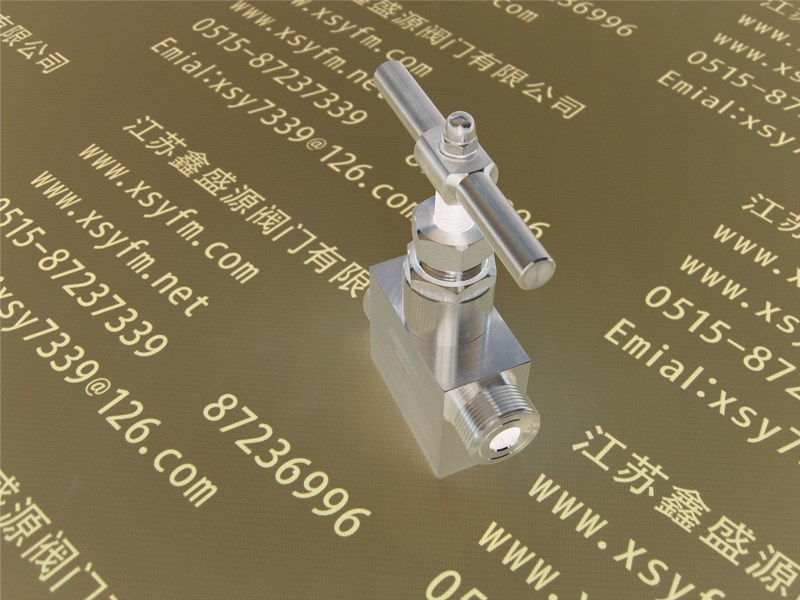

ZJ21Y型螺纹截止阀的进出口呈Z型，也称为上下螺纹截止阀。不在同一水平线上。Z型螺纹截止阀为进出口都是外螺纹连接.截止阀，也叫截门，是使用广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。常用压力在32mpa左右。Z型螺纹截止阀主要应用于化肥 仪表，科学实验，燃气，石油气等领域。

       ZJ21Y型螺纹截止阀的进出口呈Z型，也称为上下螺纹截止阀。不在同一水平线上。Z型螺纹截止阀为进出口都是外螺纹连接.截止阀，也叫截门，是使用广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。常用压力在32mpa左右。Z型螺纹截止阀主要应用于化肥 仪表，科学实验，燃气，石油气等领域。

产品名称：Z型螺纹截止阀

产品型号：ZJ21Y

工作压力：3000PSI~6000PSI(413bar),高可达10000PSI(689bar)
工作温度：
PTFE填料：-38oC 至 180oC (-100oF 至 356oF)
PPL 填料：-38oC 至 280oC (-100oF 至 536oF)
石墨填料：-24oC 至 480oC (-75oF 至 896oF)
连接端口:进口螺纹：PZ27.8 出口螺纹：G5/8

适用介质：水 油 气

鑫盛源Z型螺纹截止阀优点：

       1、两截阀杆设计，上阀杆螺纹淡化工艺处理

       2、下阀杆表经经滚压硬化处理上阀杆螺纹的润滑脂与系统介质隔离

       3、无旋转的下阀杆垂直运动代替旋转升降，减少阀杆行程对填料的磨擦，手感更轻便

       4、阀门在全开位置具有背密封功能

       5、可选面板安装

       6、可安装手柄或者手轮操作，稳固耐用多种颜色手柄可供选择

       7、每只阀门在出厂前均按设计压力的1.1倍进行氮气密封测试,并按额定工作压力的1.5倍水压进行壳体强度测试

Z型螺纹截止阀是一种采用Z型流道设计和螺纹连接方式的截止阀，具有结构紧凑、流阻小、密封性能好等特点。该阀门采用特殊设计的Z型阀体结构，有效降低了流体阻力，同时保持了截止阀良好的密封性能。产品采用内外螺纹连接方式，安装方便快捷，适用于中小口径管道系统。

Z型螺纹截止阀主要特点

Z型流道设计：优化流体路径，明显降低压力损失

螺纹连接方式：安装简便，适用于空间受限场合

精密加工阀瓣：确保紧密密封，泄漏等级达ANSI B16.104 VI级

耐磨阀座：采用不锈钢或硬质合金材料，延长使用寿命

多种材质选择：碳钢、不锈钢、合金钢等，适应不同介质

操作灵活：可选手轮、齿轮箱或电动执行机构

Z型螺纹截止阀应用领域

石油化工：中小口径工艺管线

制药食品：卫生级介质输送

水处理系统：给排水控制

暖通空调：冷热水循环系统

工业设备：仪器仪表配套

Z-Pattern Threaded Globe Valve Product Overview

The Z-Pattern Threaded Globe Valve is a globe valve featuring Z-shaped flow path design  threaded connections, characterized by compact structure, low flow resistance  excellent sealing performance. With its specially designed Z-shaped body structure, this valve effectively reduces fluid resistance while maintaining the superior sealing performance of globe valves. The product adopts internal/external threaded connections for easy  quick installation, suitable for small  medium diameter pipeline systems.

Key Features

Z-pattern flow path: Optimized fluid passage significantly reduces pressure drop

Threaded connections: Easy installation, suitable for space-constrained locations

Precision-machined disc: Ensures tight sealing with leakage class up to ANSI B16.104 Class VI

Wear-resistant seat: Stainless steel  hard alloy materials extend service life

Multiple material options: Carbon steel, stainless steel, alloy steel for different media

Flexible operation: Optional handwheel, gearbox  electric actuator

Applications

 Petrochemical: Small/medium diameter process pipelines

Pharmaceutical/Food: Sanitary grade medium transportation

Water treatment systems: Water supply  drainage control

HVAC: Hot/cold water circulation systems

Industrial equipment: Instrumentation supporting systems
